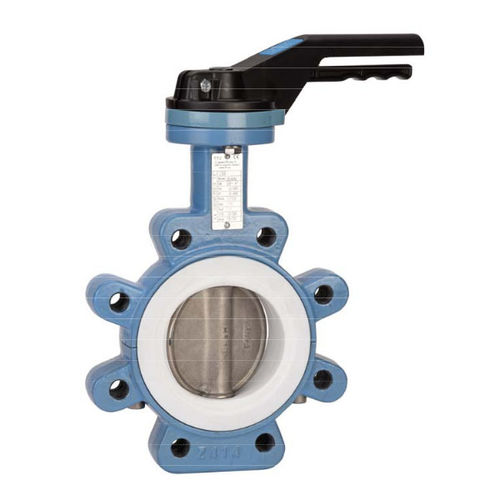

Válvula borboleta 1166 series

manualpara ácidostipo lug

A unidade é uma válvula tipo lug que possui um gargalo alongado e haste de cruzamento completo, proporcionando isolamento para uma utilização mais fácil. Ela contém um bloco de montagem ISO 5211. Os afundamentos são ISO Pn10, embora os flanges ISO PN16 ou ISO PN20 ANS1150 também estejam disponíveis sob pedido. O dispositivo tem um assento desmontável e utiliza um disco de aço inoxidável até DN100. Adapta-se a uma vasta gama de discos, incluindo o DN200 que cobre 9 posições de bloqueio na alavanca. Os DN250 a 300 são feitos para parar em todas as posições, mas não são bloqueáveis. Outros discos disponíveis são o disco DN125 a 300 revestido a epóxi de ferro dúctil e o disco revestido a rilsan de ferro dúctil +/- 300. Além disso, o seu corpo é revestido com RAL 5024 que tem 250-300 microns de espessura. ESPECIFICAÇÕES ; - Pescoço longo para isolamento - Almofada de montagem ISO 5211 - Tipo Lug ( Lug reforçado de DN200 a DN1400 ) - Entre flanges PN1Û/16 de DN32/40 a 150. PN10 sobre - Entre flanges PN16 ou Classe 150 (PN20) a pedido - Travessia completa - Assento EPDM removível - Doenças em Aço Inoxidável até DN100 - Ferro dúctil com revestimento preto nlsan +/- 300 p sobre DN100 - Alavanca de 9 posições com travamento devee até DN200 . parada em posições de ail mas não bloqueável de DN250 a 300 - Rilsan cor do corpo revestido RAL 5024.250-300 microns de espessura - Extensão da haste com 75 mm de comprimento ( opção ) - Alavanca quadrada 30x30 mm para chave espcial ( opção )
