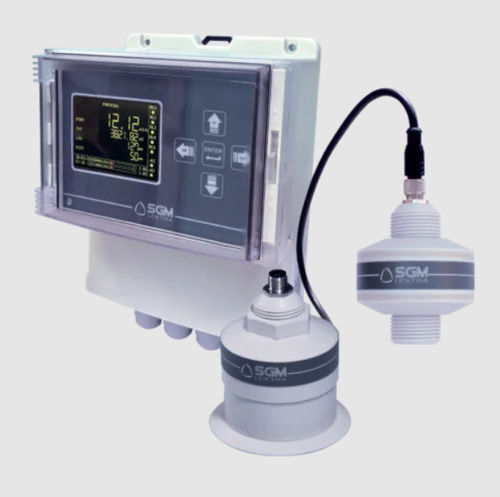

Sistema completo para medição de caudais em canais abertos e tubos não pressurizados
2 medições de caudal independentes
Gama de medição dos sensores 1,5; 6 metros
Proteção do sensor IP68
2 saídas analógicas 4 ÷ 20mA
5 relés totalmente configuráveis
2 saídas digitais de coletor aberto
2 entradas analógicas 4 ÷ 20mA
2 entradas digitais (máx. 24Vdc 10mA)
Datalogger em Pen Drive USB (opcional)
Descrição
A medição do caudal em canais abertos com o método de projeção hidráulica é realizada com a utilização, no interior do canal ou tubo parcialmente cheio, de um modelador hidráulico (BS - venturi / canais PB - palmer bowlus), uma sonda para a medição do nível (neste caso ultra-sons (PTU50; PTU51, sem contacto com o próprio líquido) e uma unidade de controlo associada (VLW90M). Graças a esta caraterística, o sistema CA400 pode efetuar simultaneamente duas medições de caudal independentes com sensores ultra-sónicos e modeladores hidráulicos diferentes para cada tipo de canal. Logger "baseado em PenDrive amovível, permite a total rastreabilidade das medições de caudal em canais abertos para os quais é muito fácil analisar o perfil temporal dos caudais instantâneos.
Exemplos de instalação
CA400 com Palmer Bowlus
Adequado para medição de caudal em tubos parcialmente cheios de qualquer diâmetro
Utilizado na monitorização de redes de esgotos
Facilidade de instalação no interior de tubagens onde é necessária a medição do caudal
Resistente a líquidos contendo soluções ácidas e básicas
---
