Extensômetro strain gauge 3909

axialpara asfalto

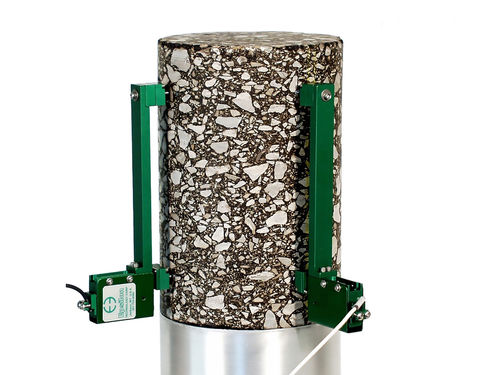

Eles foram desenvolvidos para medir o deslocamento axial do asfalto para testes de desempenho simples. Esses extensômetros são normalmente instalados como dois módulos axiais com saídas independentes que medem a tensão da amostra em duas posições, mas podem ser instalados como uma unidade ou até quatro por amostra. Todas as extremidades do extensômetro estão equipadas com ímãs. Os ímãs em ambas as extremidades do medidor telescópico são imediatamente presos ao ponto de teste de aço preso ao corpo de prova. Fixações rápidas são especialmente úteis ao testar amostras pré-aquecidas ou congeladas. Isso ocorre porque o extensômetro pode ser instalado antes que a amostra tenha uma mudança de temperatura significativa. Para dispositivos usados ​​em baterias de três eixos, o módulo de fabricação do extensômetro pode ser girado em 90 °. O modelo padrão 3909 tem uma faixa de medição em tamanho real de 0,5 mm. O ponto de medição é incluído com o extensômetro e fornece um dispositivo de fixação adesivo adicional. O extensômetro 3909 é um dispositivo de strain gage que é compatível com qualquer dispositivo eletrônico projetado para sensores de strain gauge. Saída, mV/V 2-4 Não linear ≤ 0.201 TP1T depende da modificação Faixa de temperatura de operação -40 a +100
