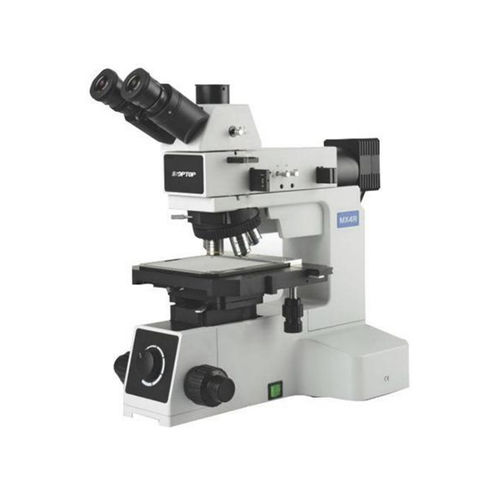

Microscópio metalográfico HL402-B

de laboratóriopara inspeçãodidático

1. Aplicação O microscópio metalográfico HL402-B é um microscópio metalográfico vertical trinocular. A máquina tem uma combinação de sistema flexível, excelente desempenho de imagem e estrutura estável do sistema. Cada mecanismo operacional é concebido de acordo com a ergonomia para minimizar a fadiga do operador, e o desenho modular dos componentes pode combinar livremente as funções do sistema. A série MX é utilizada profissionalmente no campo da inspecção industrial e da análise metalográfica. 2. Especificação 2.1 Sistema óptico: Sistema Óptico de Correcção de Abertura Cromática Infinita 2.2 Tubo de observação: 30° de inclinação, tubo de observação trinocular articulado, razão de divisão do feixe R:T=100:0 ou 50:50 2.3 Ocular: Ocular de grande plano de campo PL10X/22mm 2.4 Objectivo acromático do plano de longa distância Infinity LMPL 5X /0.15 DIC WD10.8mm LMPL 10X/0.3 DIC WD12.2mm LMPL 20X/0.45 DIC WD4mm LMPL 50X/0.55 WD7.9mm 2.5 Conversor: Conversor de 5 furos com ranhura DIC 2.6 Palco: plataforma móvel mecânica de dupla camada de 4", área da plataforma 230X215mm, curso 105x 105mm, com plataforma de vidro, volante móvel à direita X, volante móvel Y, com interface de plataforma 2.7 Sistema de Iluminação Reflexiva: Com diafragma de campo variável e diafragma de abertura, o centro pode ser ajustado; com ranhura do filtro de cor e ranhura do polarizador; com alavanca de interruptor de iluminação oblíqua. Único LED de alta potência de 5W, branco, intensidade luminosa continuamente ajustável. 2.8 Sistema de transiluminação: Único LED de 5W de alta potência, branco, intensidade luminosa continuamente ajustável. Condensador N.A.0.5 com diafragma de abertura variável
