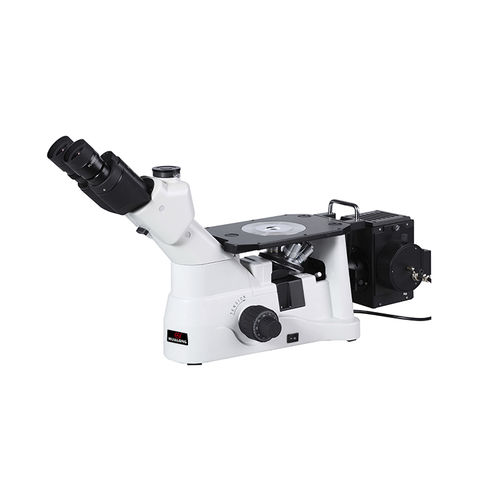

Microscópio metalográfico HL201-A

de laboratóriopara inspeçãodidático

1. Aplicação HL201-A adopta um sistema óptico infinito e concepção de funções modulares. Ponto ocular alto, campo ocular de campo de visão ultra-largo, diâmetro da ocular de campo de visão plano Ф22mm. É adequado para análise metalográfica, observação microscópica da morfologia e estrutura da superfície, semicondutor, FPD, placa de circuito, materiais metálicos, ferramentas de corte de precisão e outros campos de fabrico, e é adequado para ensino e investigação. Objectivo de campo semibrilhante padrão, alta definição e restauração de cor elevada; de acordo com as diferentes aplicações da indústria e da ciência dos materiais, através da combinação modular, a realização de campo brilhante, luz polarizada, e outros métodos de observação. 2. Especificação 2.1 Sistema óptico: Sistema óptico de correcção de aberração cromática infinita 2.2 Tubo de observação: Cabeça trinocular articulada, inclinação de 45°, intervalo de ajuste do passo: 54-75mm, ajuste unilateral de dioptrias ±5 dioptrias: binocular 100%, binocular: trinocular = 80%: 20% 2.3 Ocular: Ocular de ponto alto de visão grande campo de visão plano PL10X22mm 2.4 Lente objectiva Objectiva metalografia acromática de campo plano a longa distância de trabalho infinito: LMPL5X /0.15 / WD10.8 Objectiva metalográfica acromética de campo plano de trabalho a longa distância infinito: LMPL10X/0.3 / WD10 Objectivo metalográfico acromático de campo plano infinito de longa distância de trabalho: LMPL20X/0.45 / WD4 Objectivo metalográfico de semi-redução de campo plano infinito de longa distância de trabalho: LMPLFL50X/0.55 / WD7.8 2.5 Conversor: Conversor de cinco furos 2.6 Etapa: Plataforma fixa: tamanho 160X250mm 2.7 Workbench: Placa de palco metálica (orifício central Φ12) / placa de palco metálica (orifício central Φ25) / placa de extensão de palco
