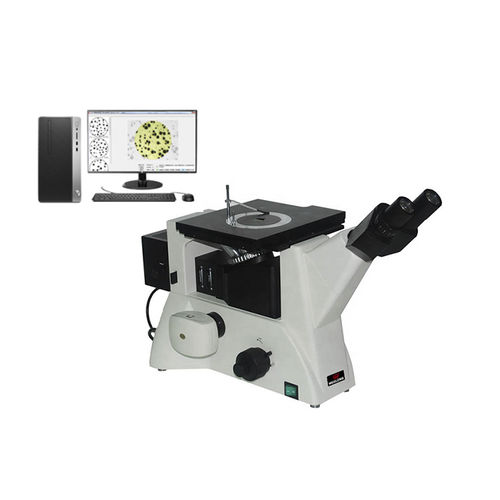

Microscópio metalográfico HL102-BW

de laboratóriopara inspeçãodidático

1. Aplicação O microscópio metalográfico triocular invertido HL102-BW adopta o excelente sistema óptico infinito e o conceito de desenho funcional modular, que pode facilmente actualizar o sistema e realizar a observação polarizante e outras funções. O corpo compacto e estável de alta rigidez incorpora totalmente os requisitos de controlo de vibração da operação do microscópio. O desenho ideal satisfaz os requisitos da ergonomia, de modo a que a operação seja mais cómoda e confortável, e o espaço seja mais amplo. É adequado para observação microscópica da estrutura metalográfica e morfologia de superfície, e é um instrumento ideal para investigação metalográfica, mineralogia e engenharia de precisão. 2. Especificação 2.1 Ocular: Campo largo WF10X (número do campo visual Φ22mm) 2.2 Lente objectiva: PL L10X/0,25 Distância de trabalho: 20,2 mm PL L20X/0,40 Distância de trabalho: 8,80 mm PL L50X/0.70 Distância de trabalho: 3.68 mm PL L100X/0.85(Seco) Distância de trabalho: 0.40 mm 2.3 Tubo ocular: 45°tilt, intervalo de ajuste IPD 53~75mm 2.4 Mecanismo de focalização: Focagem coaxial grosseira,Com dispositivo de bloqueio,Valor da micro-rede:2μm 2.5 Conversores: Cinco furos (localização interior do rolamento de esferas para trás) 2.6 Etapa Fase móvel mecânica, Dimensões:242mmX200mm, Alcance móvel:30mmX30mm Tamanho da placa circular da fase rotativa: O maior diâmetro: Ф130mm, Abertura livre mínima inferior a Ф12mm 2.7 Software de análise metalográfica: Sistema de análise automática metalográfica JX2015 versão câmara de 3 megapixels do Atlas 0.5 X adaptação Régua de micro-medição
