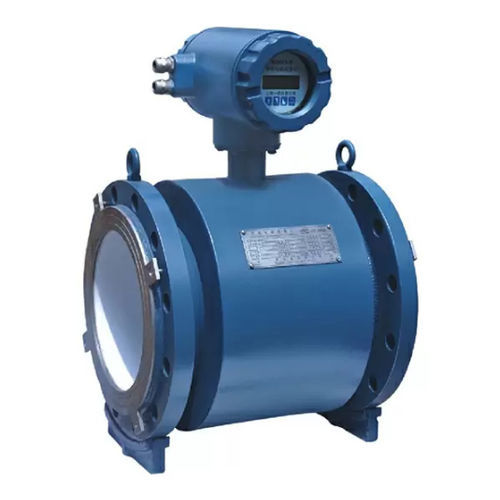

Medidor de vazão eletromagnético MAGYN

volumétricopara líquidosflangeado

O medidor de caudal eletromagnético da série MAGYN efectua medições com base no princípio da lei de indução electromagnética de Faraday. Quando um líquido condutor flui num campo magnético e incide sobre o fluxo magnético, será gerada uma força eletromotriz induzida E no condutor, como se segue: E=kBDV Onde, B----------Densidade de indução magnética k-----------Instrument constant V----------Velocidade média na secção transversal de um tubo medido D----------Diâmetro interior de um tubo medido Ao medir o caudal, o líquido condutor flui a uma velocidade V perpendicularmente através de um campo magnético, que induz uma tensão diretamente proporcional à velocidade média. O sinal de tensão induzido é medido em dois ou mais pólos imediatamente em contacto com o líquido, enviado para um conversor através do cabo e depois inteligenciado antes de ser transferido para e apresentado num LCD ou convertido numa saída de 4-20 mA ou 0-1 kHz. Características e utilização *Independência: Quando a temperatura, a pressão, a viscosidade e a densidade do líquido medido do fluido medido, o medidor de vazão não será influenciado. *Manutenção fácil: Não há partes móveis no tubo de medição, portanto, a manutenção é fácil. *Ampla aplicação: Pode medir a condutividade de líquidos, sem referência a fibras, sólidos ou material em suspensão contido no líquido. *Fácil instalação: Instalar em qualquer ângulo só precisa de líquido cheio no tubo. O tubo reto requer 5D para o fluxo superior e 2D para o fluxo inferior *Rácio de abertura: O rácio de abertura pode atingir 1: 100 *Caixa de proteção: Para DN15-DN1200 é IP68 *Alta inteligência: Ecrã LCD inglês/chinês retroiluminado, controlo da configuração do menu,
