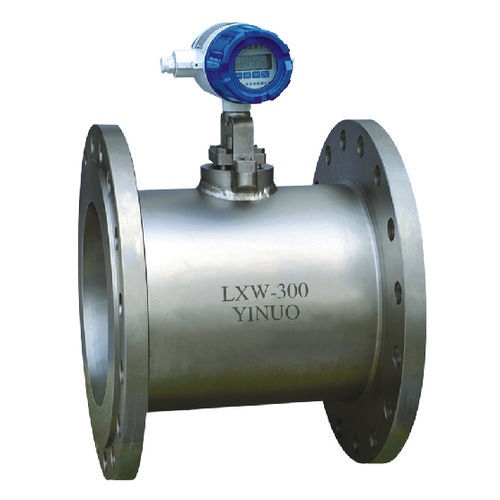

Medidor de vazão tipo vórtex LXW

volumétricopara líquidospara gás e vapor

O medidor de caudal de vórtice da série LXW é fabricado de acordo com o princípio do vórtice de Karman, juntamente com o mais recente transmissor digital (tecnologia DSP). É amplamente utilizado para medir o fluxo de líquido, gás e vapor na tubulação fechada porque a deteção original é selada no corpo de teste, sem contato com o meio medido e não há material de revestimento e peças móveis, não precisa de manutenção no local e é muito popular com a maioria dos usuários nas indústrias de petróleo, petroquímica, tratamento de água / águas residuais, metalurgia, farmácia, termoelétrica, etc. para controle de processo e gerenciamento de medição. Características e principais dados técnicos *Estrutura compacta *Sem partes móveis, longo tempo de serviço *Estabilidade de longa duração *O mesmo sensor pode medir líquidos, gases e vapor *Com um número de Reynold aceitável, o coeficiente do medidor está livre da influência da mudança de temperatura, pressão, viscosidade e outros. *Sinal de saída: Corrente 4~20mA (sistema de 2 fios) ou saída de impulsos padrão (sistema de 3 fios) Comunicação digital Modbus RTU Princípio de funcionamento Coloca-se um tambor verticalmente numa bureta e deixa-se fluir algum fluido ao longo do tambor, por dois lados dos quais se formam, em rotação, vórtices regulares, a que se chama a Rua de Vórtices de Karman. A frequência de saída da rua de vórtices de Karman está relacionada com a velocidade do fluido e o diâmetro do tambor, o que pode ser descrito pela seguinte fórmula:
