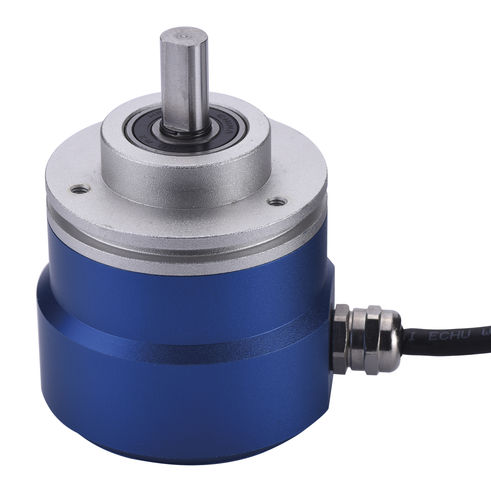

Encoder rotativo incremental MEI-01

magnético

Princípio do codificador magnético Um codificador óptico usa luz (óptica) para identificar posições únicas para o codificador. Um codificador magnético usa o mesmo princípio para determinar uma posição que um codificador óptico, mas o faz usando campos magnéticos em vez de luz. Com um codificador magnético, uma grande roda magnetizada gira sobre uma placa de sensores magneto-resistivos. Assim como o disco gira sobre a máscara para deixar passar a luz em padrões previsíveis, a roda provoca respostas previsíveis no sensor, com base na força do campo magnético. A resposta magnética é alimentada através de um circuito elétrico de condicionamento de sinal. O número de pares de pólos magnetizados no pólo da roda, o número de sensores e o tipo de circuito elétrico trabalham todos juntos para determinar a resolução do codificador magnético. A chave para usar o magnetismo como elemento para produzir um sinal é que ele não seja afetado por ambientes muito exigentes - incluindo poeira, umidade, temperaturas extremas e choque.
