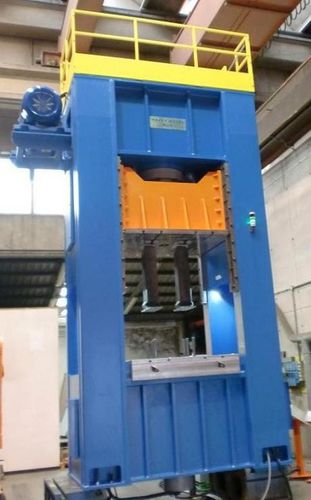

A estrutura é feita em chapa de aço espessa, soldada, aliviada e jateada.
Os cilindros, feitos de aço especial, possuem guias de bronze e as hastes dos pistões são reforçadas e cromadas.
As corrediças são guiadas por placas de desgaste auto-lubrificantes que deslizam sobre guias de aço.
O grupo hidráulico está montado no tanque de óleo. Está equipado com:
- Unidade da bomba principal e um bloco de válvulas de controlo.
- Dispositivo auxiliar para acionar o filtro e o resfriador de óleo.
As regulações do curso de deslizamento, TDC (ponto morto superior), posição de travagem e BDC (ponto morto inferior) são feitas com PLC, encoder com unidade de fio e comando digital com display.
As prensas possuem sistema hidráulico para engatar a corrediça no TDC e temporizador para regular o tempo de cunhagem.
O armário elétrico contém todos os componentes necessários para o controle da máquina, proteção de motores, circuitos e controles de segurança e PLC.
O operador comanda a máquina com um púlpito de controle de duas mãos.
Barreiras fotoeléctricas de segurança.
As prensas trabalham com dois ciclos:
- Ciclo manual com velocidade lenta e movimentos independentes individuais para o set-up da máquina.
---
