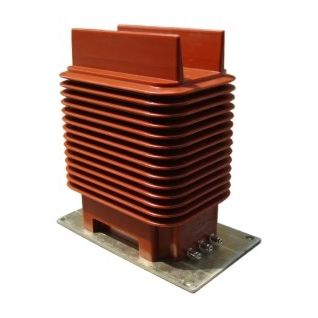

Transformador de corrente CYECVT1-36N

de mediçãode tensãode controle

Os produtos foram concebidos com base nas normas IEC60044-8, GB/T20840.8-2007&IEC60044-7,GB/T20840.7-2007, e no serviço de design especial dos clientes. Esta série é utilizada para medir a corrente em círculo, realizar divisor Resistor para medir a tensão. Instalado em qualquer aparelho de distribuição de alta tensão inferior a 10kV, compatível com instrumento eléctrico, medição digital e equipamento de protecção, capaz de conduzir multifunções tais como medição, controlo, protecção e transmissão de dados, etc. simultaneidade. Parâmetro técnico principal 1、Rated tensão primária : 35/√3kV 2、Rated corrente primária : 50-1500A 3、Rated saída secundária : ECT : 4V (medida), 200mV (protecção ) EVT : 3.5/√3V, 3.25/√3V ou 6.5/√3V 4. Carga Nominal: >10kΩ(ECT). >1MΩ(EVT) 5、Rated saída digital : 0x2D41( medida)，0x01CF(protecção) 6、Accuracy para a medida bobinagem : 0.2(ECT) ,0.2(EVT) 7、Accuracy para enrolamento de protecção : 5TPE(ECT)、3P(EVT) 8、Rated frequência : 50Hz 9、Rated nível de isolamento : 40.5/95/200kV 10、Rated corrente térmica de curta duração : 50-200: 150Ipr, 300-1500A :31.5kA/1S 11、Rated corrente dinâmica : 50-200A :375Ipr, 300-1500A :80kA 12、Ambient temperatura : -5℃-40℃(indoor) 13、Ambient humidade : ≤RH95%(25℃) 14、Altitude : ≤ 2000m (desenho personalizado) 15、Installation site : interior
