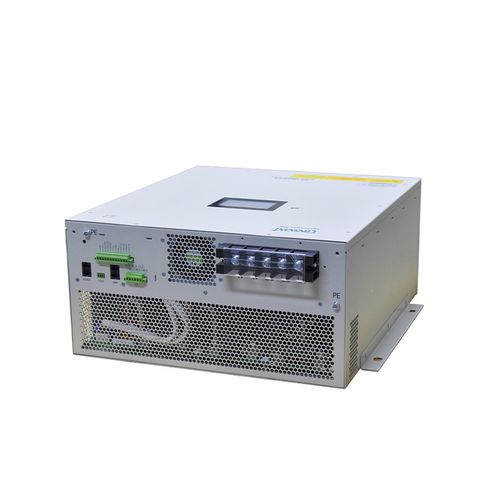

Filtro eletrônico ativo APF-75A-3P4W-WM

de potência

APF (Active Power Filter) é um novo dispositivo de filtragem harmônica eletrônica de potência baseado no inversor de fonte de tensão que gera dinamicamente corrente harmônica reversa por meio da detecção em tempo real de formas de onda de corrente de carga para obter harmônicos filtrados (offset), sistema dinâmico de compensação de energia reativa, flutuações de tensão , supressão de ressonância, melhoria do fator de potência e outras funções. O módulo APF gera o sinal PWM dos IGBTs internos através do cálculo do DSP. Possui função de proteção completa e desempenho estável. As características de saída do sistema não são afetadas, sem perigo de amplificação harmônica, resposta rápida, ampla faixa de filtro, alta eficiência de filtragem, tamanho pequeno e peso leve. Tornou-se um meio importante de supressão harmônica e compensação de potência reativa. Princípios de funcionamento: 1. O transformador de corrente externo (CT) pode detectar a corrente de carga em tempo real. 2. O DSP interno calcula e analisa o conteúdo de potência reativa do sistema. 3. Controle PWM para enviar sinal ao IGBT para gerar corrente de compensação de energia reativa para energia compensação de fator. Aplicação típica: • APF de Edifícios Comerciais (produtos trifásicos de quatro fios) • LoadAPF de grande capacidade do tipo industrial (produtos trifásicos de três fios) • Sala IDC de Telecomunicações • Sistemas UPS • Sistema Central de Ar Condicionado • Prédio residencial
