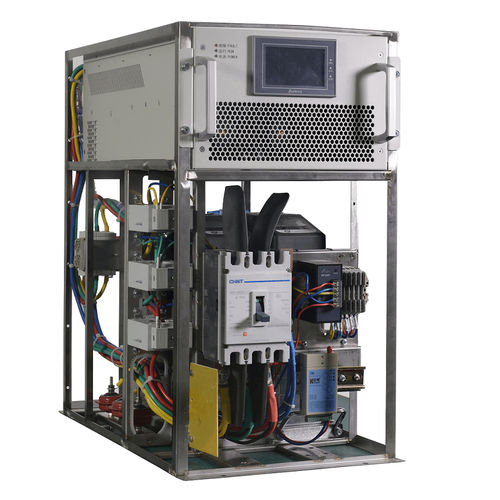

O Compensador Híbrido de Var (HVC) é uma solução económica, modular e de elevado desempenho que atenua os problemas de qualidade da energia, como o baixo fator de potência, os harmónicos e os desequilíbrios, para garantir a qualidade e a fiabilidade da energia da rede. 1. Visão geral do compensador var híbrido O compensador var híbrido (HVC) combina as vantagens técnicas do AHF e do SVG com a relação custo-eficácia de um contactor tradicional ou de um banco de condensadores de filtro de dessintonização de comutador tiristorizado para formar um compensador económico contínuo em tempo real. Os compensadores híbridos var (HVC) oferecem diferentes funções: Eliminar as harmónicas de corrente e tensão Correção do fator de potência (desfasamento ou avanço) Equilíbrio de carga no sistema trifásico 2. Compensador híbrido var Princípio de funcionamento O HVC utiliza os passos da bateria de condensadores para cumprir os requisitos máximos de potência reactiva capacitiva do sistema de energia, e o AHF e o SVG no HVC tratam da compensação contínua extra (capacitiva ou indutiva) necessária. Ao mesmo tempo, o HVC pode filtrar os harmónicos do sistema e reduzir o desequilíbrio trifásico. As baterias de condensadores no HVC são diretamente controladas pelo AHF e SVG através de sinais RS485 ou DO, o RS485 é utilizado para condensadores inteligentes e os sinais DO são utilizados para condensadores normais. 5. Características do compensador híbrido var Compensação precisa Resposta rápida: tempo de resposta global <7,8 ms Flexibilidade e modularidade Elevada relação custo-benefício Seguro e fiável Integração da compensação de potência reactiva, equilíbrio trifásico, eliminação de correntes e tensões harmónicas 6. Aplicações do compensador híbrido var
