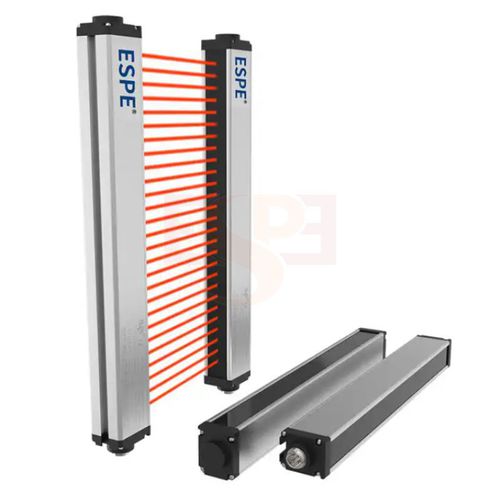

Cortina de luz de dimensionamento ESCL series

multifeixetipo barreirade infravermelho

Características: 1. Fornecido com função de comunicação RS485 ou RS232, Modbus padrão adotado para comunicar com o computador superior. 2. Saída de quantidade analógica, 0~5 V/ 0~10 V/ 4~20 mA. 3. Aplicável para detetar ou medir. 4. Distância de deteção ultra-longa e fácil de alinhar corretamente. 5. Elevada precisão e bom desempenho. 1. Princípio de funcionamento A cortina de luz de medição e deteção da série ESCL é composta por um emissor e um recetor. O emissor emite a luz diretamente para o recetor e forma o sistema de cortina de luz. Quando um objeto opaco entra na área de deteção da cortina de luz, uma parte dos feixes de luz será interrompida e isso faz com que o recetor não possa receber a luz devida. A cortina de luz de medição e deteção da série ESCL adopta o varrimento síncrono para identificar os canais interrompidos. Em primeiro lugar, um canal emissor transmite um pulso ótico e o recetor devido virá para receber o pulso ótico. Quando a receção termina, inicia-se o varrimento do canal seguinte e até à conclusão de todo o varrimento. Quando um ciclo de varrimento termina, o sistema regista em que canal a luz passa e em que canal a luz é interrompida e, em seguida, emite um sinal de acordo com a definição sistemática. O sinal pode ser um sinal de quantidade analógica ou um sinal de quantidade digital 2. Método de saída de controlo a. Saída On-off: Saída NPN. b. O interrutor de regulação interno (ou externo) ou o controlo remoto podem ser utilizados para definir um número específico de feixes de luz interrompidos, apenas com os quais haverá saída de sinal da cortina de luz. c. Quando aplicado na deteção de vazios, só haverá sinal de saída quando um ou mais feixes de luz passarem.
