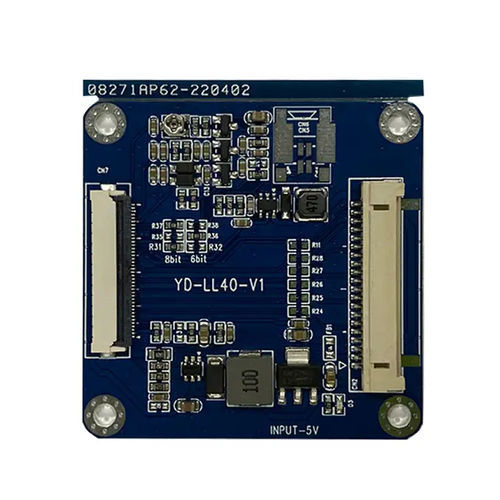

Placa controladora LCD HGYD-LL40-V1

LVDS

A placa controladora de LCD HGYD-LL40-V1 oferece conversão de circuitos T-CON, controlo da retroiluminação LED, ajuste PWM da retroiluminação e outras funções para ecrãs LCD de pequena e média dimensão. É adequada para ecrãs LCD de 3,5 a 12,1 polegadas. Esta placa tem as seguintes capacidades: A placa aceita entrada LVDS de canal único de 6 bits/8 bits (o modo predefinido é de 8 bits; para utilizar o modo de 6 bits, a resistência R1 tem de ser deslocada para a posição R32). A saída inclui sinais LVDS, T-CON e VCOM. A placa fornece uma interface de saída de retroiluminação LED, fornecendo energia de retroiluminação estável a ecrãs LCD com tamanhos entre 3,5 e 10,1 polegadas. A placa aceita uma ampla gama de entrada de tensão DC (+3,3V a +5,5V), com uma entrada típica recomendada de +5V. Dimensões 50.04 × 50,04 × 5 (mm) (C×L×A) Cor do ecrã 24-bit (3×8, 16.7M) Tensão do ecrã 3.3V/5V (Predefinição: ON+1,5-5V, OFF: 0-0,3V) Temperatura de funcionamento -30 - 80 (°C) Temperatura de armazenamento -40 - 85 (°C) Pressão atmosférica de funcionamento 70 - 106 (kPa) MTBF (Tempo médio entre falhas) - >100.000 horas
