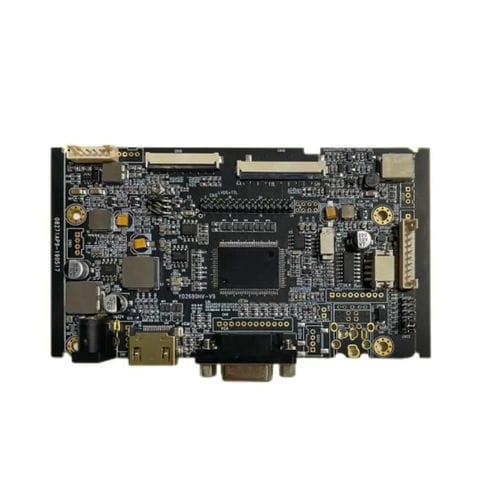

Placa controladora LCD HGYD2680HV-V9

HDMIVGALVDS

O controlador industrial HGYD2680HV-V9 foi concebido principalmente para ecrãs LCD TFT e é adequado para várias aplicações, como ecrãs LCD de controlo industrial, médicos, de segurança e de instrumentação. Caraterísticas principais: Tipos de sinal de entrada: Digital de alta definição (HDMI), analógico (RGB, VGA), vídeo composto (formato PAL/NTSC, predefinição NC) Tipos de sincronização: Sincronização separada, Sincronização composta, Sincronização verde Suporta a seleção de parâmetros de ecrã através de tampas de jumper, variando entre 800x480 e 1920x1200 Circuito de controlo de retroiluminação LED incorporado para controlar retroiluminação LED de pequena e média dimensão com uma gama de tensão de 9-25V Circuito T-CON integrado para controlar diretamente LCDs de pequena e média dimensão com interface LVDS/TTL sem um T-CON A fonte de alimentação da retroiluminação suporta 5V/12V (predefinição 12V) e permite o ajuste do ciclo de funcionamento PWM para controlo do brilho da retroiluminação Interfaces de saída do ecrã: LVDS duplo de 8 bits, TTL de 18 bits/24 bits Suporta resoluções HDMI de alta definição e RGB analógico (VGA) compatíveis com placas gráficas de PC, tais como 480x272, VGA, SVGA, XGA, SXGA, WXGA+, UXGA e outros sinais da norma VESA. Principais caraterísticas: Operação fácil, desempenho fiável. Dimensões gerais 114mm×70mm×16.5mm (L×W×H) Cor do ecrã 24-bit (3×8, 16.7M) Interface de operação - Interface de operação OSD com visualização Interface de comunicação Teclas digitais, Infravermelhos (IR), I²C Temperatura de funcionamento -30℃ a 70℃ Temperatura de armazenamento -40℃ a 70℃ Ambiente de trabalho Faixa de pressão atmosférica: 70kPa a 106kPa MTBF >100.000 horas Tensão do ecrã - Jumper selecionável entre 3,3V, 5V e 12V
