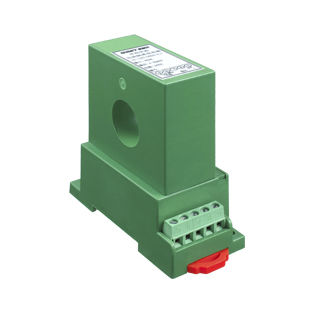

Transdutor de corrente magnéto-resistivo CE- IB04-**ES3-1.0 series

para trilho DINCCcom centro furado

Este dispositivo é um transdutor bidireccional de isolamento de medição de corrente contínua. É utilizado o princípio de medição Hall e o modo de entrada perfurado, com uma função de tensão de isolamento muito alta. O sinal de corrente contínua bidirecional de entrada pode ser convertido para uma saída de sinal de corrente contínua bidirecional padrão linear. Ele é amplamente utilizado no monitoramento de nova geração de energia, controle industrial, alimentação de energia DC e outros sistemas automatizados de monitoramento e controle. * Precisão: classe 1.0; * Fonte de alimentação auxiliar: DC 12V, 15V, 24V ou DC 11.5V-26V, fonte de alimentação ampla; * Faixa de entrada: DC ±30A～±300A; * Saída: 0～±5V, 0～10V, 4～20mA, 0～20mA; * Capacidade de carga: carga de saída de tensão ≥ 2KΩ, carga de saída de corrente ≤ 250Ω; * Desvio de temperatura: ≤500PPm/°C; * Tensão de isolamento: 2500 V DC; * Tempo de resposta: ≤200 mS; * Consumo nominal de energia: ≤800mW; * Ondulação de saída: ≤15mV * Faixa de frequência: nenhuma; * Imunidade a impactos de surtos: porta de alimentação de quatro níveis 4000V; porta de saída de três níveis 2000V; * Capacidade de sobrecarga de entrada: 20 vezes o valor nominal da corrente medida da corrente medida (máximo 500A, dura 1 segundo); * Temperatura de operação: -10~60°C * Temperatura de armazenamento: -40~70°C.
