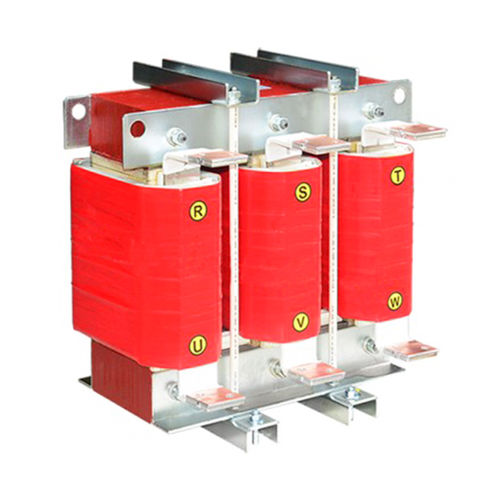

Bobina de filtração SKS AEER series for regenerative drive

de alta dV/dttrifásicade linha

Descrição do inversor LCL de quatro quadrantes (reactor com filtro de regeneração) O reator do filtro junto com os capacitores pode combinar o circuito harmônico para reduzir a corrente harmônica no sistema, principalmente 3º, 5º, 7º, 11º, 13º e superior. O reactor de filtragem pode ser instalado em paralelo ou em série Função do inversor LCL de quatro quadrantes (reactor com filtro de regeneração) Retificador PWM Reactor LCL, frequência portadora: ≥2K Frequência de funcionamento: 50HZ Fase: 3 A harmónica contém a interferência do VFD na rede eléctrica, harmónicos principalmente 3、5、7、9、11、13、15、15、17、19 , harmónicos do lado da saída principalmente 5~10Khz harmónicos de alta frequência Parâmetro técnico Corrente nominal:≤5000A ; Tensão nominal:＜1000V；dielectric força: enrolamento-terra 3000VAC/50HZ/60S livre de danos Resistência de isolamento: enrolamento-terra, parafuso-terra com núcleo transversal 500VDC, isolamento resistance≥100MΩ ; ruído do reator: ＜65db (1 metro do reator) Proteção: IP00; Isolamento: F/H , Norma: IEC289; GB10229-88 (eqv IEC289:1987) Requisitos do ambiente de trabalho Altitude inferior a 1000 metros , acima de 1000 metros trabalhando sob relógio ; Temperatura ambiente -25℃~++40℃; Umidade relativa : ≤ 90% Nenhum gás tóxico, nenhum item inflamável e explosivo, nenhum pó eletrocondutor Aplicação: Geração de energia eólica, fotovoltaica, VFD e UPS
