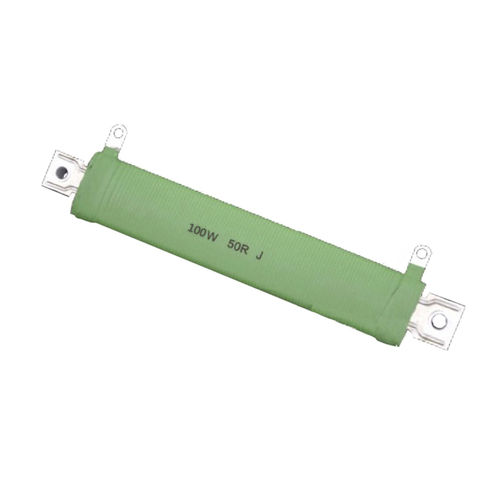

Resistor de fio bobinado RXB23 series

com suporte de montagemretardante de chamaoval

As resistências da série RXB23 são adequadas para montagem compacta refrigerada por ar forçado. Todos os tipos podem ser fornecidos com terminais sob tensão para montagem direta em trilhos de corrente e podem ser fornecidos para montagem direta em placas de circuito impresso. Estão disponíveis como feridas normais ou feridas de baixa indutância em tipos redondos ou ovais. Todos os tipos são estáveis à tensão CC. Características chave: 1.Forma compacta e estrutura moldada completa 2.alta carga de pulso (10 x em 5s) e alta capacidade de vibração 3.Bobinagem normal ou não indutiva 4.alta precisão com tolerância de 0,5%,1%3%,5% e 10% opcional 5.ampla faixa de tensão de trabalho de 360V~3400V Características: 1.Potência nominal: 30KW a 300W, com base na classificação de 25°C de ar livre (até 800W a pedido) 2.Valores de resistência: de 0.1Ω até 100 KΩ( até 500 KΩ sob consulta) 3.Coeficientes de temperatura: 25,50,100 e 400ppm/°C ou conforme necessário 4.Temperatura de funcionamento:-55°C a +110°C 5.Resistência de Isolamento: >1000MΩ (500V 25°C 75% humidade relativa) 6.Rigidez dieléctrica: >3.0KV 50Hz 1min(25°C 75% humidade relativa) 7.Proteção IP: IP00, IP20 ou conforme necessário 8.Temperatura máxima da superfície: 350°C 9.Conexão: solda, AMP, parafuso, cabos 10.Clima: IEC 68-2-3 56 dias a 40°C e 93 % (Vitr. En.) Aplicação: 1.capacitor de carga e descarga, 2.resistor de balanceamento, pé-de-cabra ou montagem em PCBs 3.filtro, máquinas elétricas de uso geral, disponíveis através de distribuição 4.frenagem de serviço leve do inversor e quaisquer outras aplicações de carga de média tensão.
