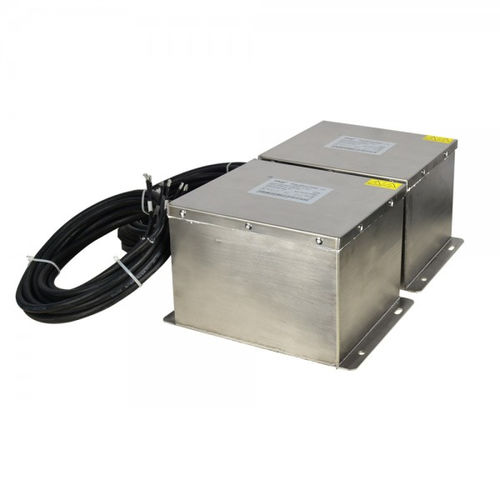

Filtro eletrônico passa-baixa SKS-SWF-0016-ZC-4

passivosenoidalde saída

Os Filtros Senoidais Série SWF convertem o sinal de saída PWM dos motores de acionamento em uma onda senoidais suave com baixo residual; Reduzir o fenômeno de ressonância causado pela capacitância distribuída e indutância do cabo longo (mais de 50 metros); Elimine a tensão excessiva do motor causada por alta dv/dt, Reduzir o ruído do motor através da aplicação de filtros; Prolongar a vida do motor; Proteger o isolamento do motor; Aumente a distância de transmissão; Com a aplicação deste filtro, o motor normal pode substituir o motor de frequência variável. Aplicações: Ventiladores, transportadores, Pumps，Rail e transporte Instalações AVAC, Compressores Elevadores, guindastes, energia eólica, UPS, EPS Motor de acionamento com cabo longo Motor de acionamento com vários motores em paralelo Aplicações de média tensão (implantadas na frente do transformador elevador) Dados Técnicos: Faixa de tensão nominal: 3*380 a 500VAC±10% Freqüência do motor: 0-120Hz; Frequência de comutação: 2.0kHz -16K HZ; Tensão residual de ondulação: THDv<5% Queda de tensão na corrente nominal: ≦10%（50HZ）; Comprimento do cabo do motor: Até 2000m; Modelo de Trabalho: Contínuo para operação interna Potência nominal de entrada do motor normal: 3,7kw a 630kw; Eficiência: 98 a 99%@Tensão e potência de linha normal Capacidade de sobrecarga: 150% 60S,120% 60min Tensão de ensaio: 2240VDC,2s(linha/linha) 2720VDC,2s(linhas/caixa) Rigidez dielétrica: AC4000V/5mA/60s Resistência de isolamento: core-winding,≧100MΩ（DC1000V）; Categoria climática (IEC60068-1): 25/100/21 Protecção: IP54 Arrefecimento:Ar forçado interno Tipo de carga: carga típica do motor; transformador standard; outra carga linear;
