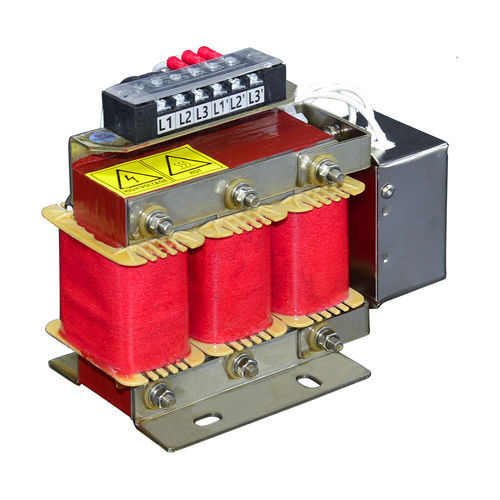

Filtro eletrônico senoidal SKS-SF-0003-2A/05

passa-baixapassivotrifásico

Filtro de ondas sinusoidaisAplicações: Ventiladores, transportadores, bombas Instalações HVAC, Compressores Elevadores, Gruas, Energia eólica, UPS, EPS Acionamento do motor com cabo longo Acionamento do motor com vários motores em paralelo Aplicações de média tensão (implantadas em frente ao transformador progressivo) Filtro de ondas sinusoidaisDados Técnicos: Faixa de tensão nominal : 3*250±10% Frequência do motor: 0-120Hz; Frequência de comutação: ≧ 16kHz; Tensão de Ondulação Residual:THDv<5% Queda de tensão na corrente nominal:≦10%（50HZ≦10; Comprimento do cabo do motor:Até 2000m; Modelo de trabalho:Contínuo para operação interna Potência de entrada do motor norminal: 3,7kw a 630kw; Eficiência:98 a 99%@ tensão e potência da linha normal Capacidade de sobrecarga:150% 60S,120% 60min Tensão de teste:2240VDC,2s(linha/linha) 2720VDC,2s(linha/caixa) Resistência dieléctrica:AC4000V/5mA/60s Resistência de isolamento:core-winding,≧100MΩ（DC1000V）; Climatic Category(IEC60068-1):25/100/21 Protecção:IP30(IP40/IP54 sob pedido),interior:IP20 Refrigeração: Ar interno forçado Tipo de carga:carga típica do motor;transformador de passo padrão;outra carga linear; Filtro de ondas sinusoidais Técnico Standards： Condensadores:CEI EN 60831-1/2,IEC 831-1/2 Equipamento:CEI EN60439-1,IEC 439-1,IEC 60939 Característica do filtro de ondas sinusoidais: Filtros de onda sinusoidal para vários servomotores de sistemas VSD (esp para inversores ou fornecedores de energia de comutação), são projetados para alterar a tensão de saída PWM do inversor e gerar uma tensão quase sinusoidal .
