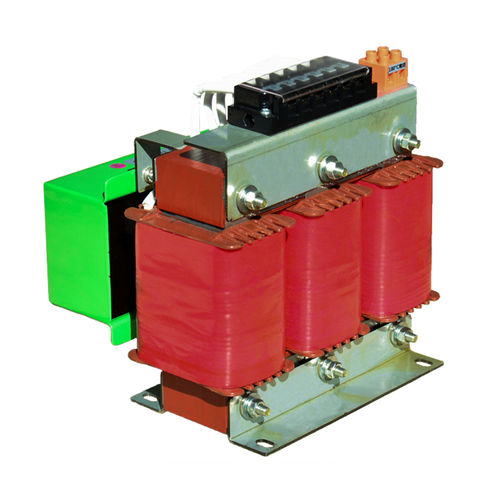

Filtro eletrônico passa-baixa SKS-LCL-0013-4A5/05

passivotrifásicopara painéis solares

Descrição do filtro LCL: O filtro LCL é projetado para resolver o problema de tensão harmônica de conexão à rede, convertendo a forma de onda de tensão PWM em Onda Seno pura, diminuindo a distorção para a rede elétrica. Certifique-se de que todo o sistema funciona bem. O filtro LCL também tem limitação para os harmónicos de corrente. Características do Filtro LCL: Melhoria da qualidade de energia para o Conversor de Alimentação Ativa (AIC) Alta atenuação da frequência de pulso para o lado da rede Resistências de amortecimento integradas para suprimir a oscilação da corrente Grau de protecção: IP00 Modificações possíveis de acordo com os requisitos específicos do cliente O design está em conformidade com a certificação CE Dados técnicos e condições de medição: Tensão nominal : 400 V AC (50/60 Hz) Corrente nominal : Referido a 50 °C de temperatura nominal1) Tensão de teste: 2240 V DC, 2 s (linha/linha), 2720 V DC, 2 s (linhas/caso) Capacidade de sobrecarga : 1,5 x corrente nominal durante 3 min. por hora Conversor de alimentação ativo (AIC)/ freqüência portadora do inversor de freqüência: 2 kHz ... 8 kHz Frequência do motor: 0 Hz ... 100 Hz Comprimento do cabo do motor: menos de 150 m Ruído: aprox. 72dB Categoria climática (IEC 60068-1): 25/100/21 Terminals： Blocos de terminais com segurança para os dedos (16 A a 66 A) Barramentos para reatores AIC e reatores de linha (100 A a 400 A) Aplicação do filtro LCL: Conversor de alimentação ativo (AIC), Inversor de freqüência de quatro quadrantes, PV e outras novas aplicações de energia que requerem conversores de tipo rede.
