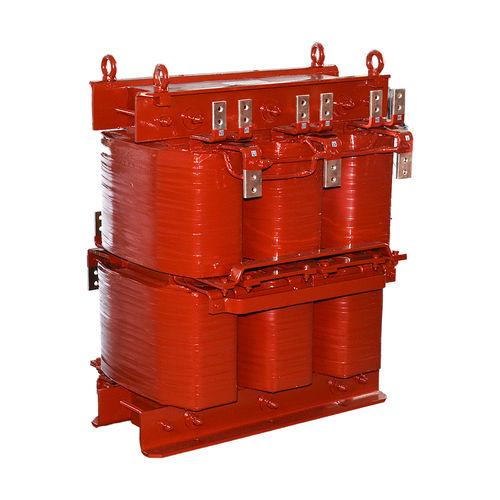

Transformador retificador SKS-ZSG-450/0.38*4

de pulsosencapsulado

O transformador retificador de pulso pode reduzir o fator de ondulação no lado DC da unidade retificadora e a onda harmônica no lado AC através da retificação multifásica. Porque o deslocamento artificial de fase na unidade retificadora pode fazer com que as principais ondas harmônicas existam na 23ª 25ª onda e mais, em vez da 5ª 7ª onda anterior. Este design irá melhorar muito o impacto dos harmónicos do segundo lado no lado da grelha. A fase de deslocamento no enrolamento do lado da rede é o desenho comum no transformador retificador. Geralmente, um transformador retificador de 12 impulsos tem os enrolamentos de baixa tensão da estrutura dividida axial. A retificação de 24 pulsos pode ser obtida usando dois transformadores retificadores de 12 pulsos ao mesmo tempo. Mas dois transformadores retificadores de 12 impulsos ocuparão mais espaço, aumentarão o custo, e assim por diante. O transformador retificador de 24 pulsos projetado e produzido por nossa empresa consiste em dois conjuntos de bobinas retificadoras autotransformadoras de 12 pulsos em paralelo e um núcleo de ferro. Ele pode formar quatro grupos de tensões de linha trifásicas, e as fases de tensão de linha diferem em sequência em 15°. Os quatro grupos de circuitos de ponte retificadora são conectados em paralelo através de reatores interfásicos para a saída de tensão contínua de 24-pulsos. Este desenho pode poupar 82,7% de capacidade do autotransformador neste circuito. Assim, o volume do retificador pode ser muito reduzido. As suas vantagens são particularmente significativas quando necessita de uma rectificação de alta potência. Aplicação: Alimentação de galvanoplastia
