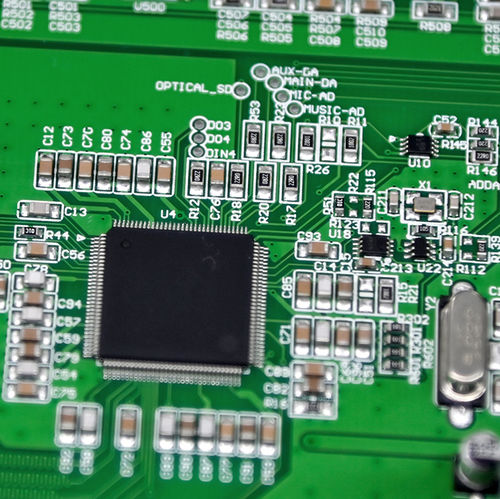

Placa de circuito impresso universal

para eletrônica

O que é uma placa de circuito impresso multicamada? Uma PCB multicamada consiste em três ou mais camadas de folhas de cobre condutoras, em comparação com a tradicional PCB de camada única, que tem apenas uma camada. Uma PCB de dupla face tem duas camadas condutoras na parte superior e inferior do substrato da PCB. As camadas superior e inferior de uma placa de circuito impresso multicamada assemelham-se às de uma placa de circuito impresso de dupla face, mas existem camadas adicionais em ambos os lados do núcleo. São normalmente fabricadas através da laminagem de várias camadas de placas de circuito impresso de dupla face, juntamente com camadas de isolamentos de proteção térmica. Os orifícios revestidos a cobre interligam estas camadas e as ligações eléctricas entre as camadas intermédias são conseguidas através de vias, como as vias cegas e enterradas, e o revestimento através de orifícios. Nas camadas superior e inferior da placa de circuito impresso multicamadas, são colocados os componentes activos e passivos, enquanto as camadas interiores empilhadas são utilizadas para o encaminhamento. A disposição é tal que, na placa de circuito impresso, são colocadas duas camadas à superfície para ligar o ambiente. Tanto os componentes electrónicos de passagem como os componentes de montagem em superfície (SMD) podem ser soldados em ambos os lados deste tipo de placa de circuito impresso. Os componentes SMD podem ser soldados utilizando a tecnologia de montagem em superfície e outras ferramentas PCBA. Ao aplicar estes métodos, os fabricantes podem construir placas de circuito impresso altamente complexas de diferentes dimensões. As PCB multicamadas podem ter até 40 camadas.
