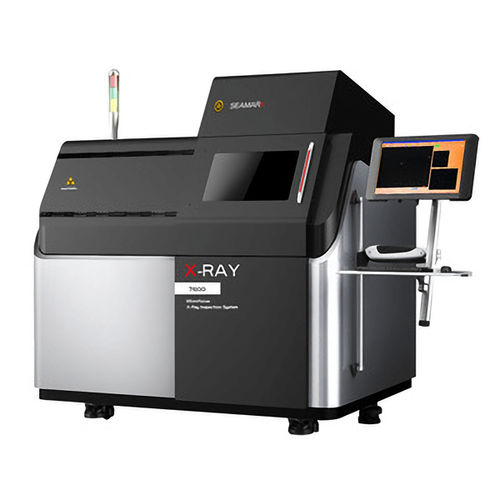

Sistema de inspeção por raios X X7600

digitalpara a indústria eletrônica

Sistema de inspecção Raio X X7600 - SMT/Semicon/Solar/Connector/LED - Imagem de alta definição: Slanting/Bridge/Voids/Cabo de solda/ligação a frio - 90KV 15μm (130 KV Opcional)tubo de raios X (130 KV opcional) fechado, longa vida útil, manutenção gratuita - 2,3 milhões de detectores de painel plano digital de alta resolução - Sistema de ligação de 6 eixos. - Observação de 60 graus - Plataforma 360° de rotação - Navegação por imagens a cores e mapeamento de navegação - Mapeamento da Função Mosaico. (opcional ) - Módulo 3D escalonável (Industrial CT Opcional) - Detecção programável. (Opcional ) Aplicação 1) Inspeção de defeitos no encapsulamento de CI, por exemplo: separação de camadas, rachaduras, vazios e integridade da linha. 2) Medição do tamanho do cavaco, medição da curvatura da linha, medição da proporção da área de solda dos componentes. 3) Possíveis defeitos em processos de fabricação de PCB, por exemplo: desalinhamento, ponte de solda e aberto. 4) Solda SMT curta, solda fria, deslocamento de componentes, solda insuficiente, inspeção e medição de vazios de solda. 5) Inspeção de defeitos em conexões abertas, curtas ou anormais que possam ocorrer em feixes de cabos e conectores automotivos. 6) Ruptura interna ou inspeção oca em plástico ou metal. 7) Uniformidade do empilhamento da bateria, inspecção da soldadura do eléctrodo. 8) Semente, inspeção de material biológico, etc.
