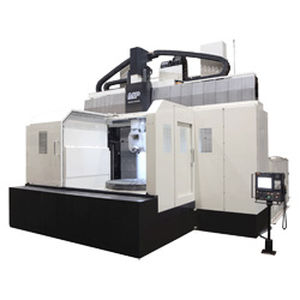

Centro de torneamento e fresamento CNC MP-2620(U)
verticalde 5 eixosde dois fusos

Centro de torneamento e fresamento CNC - MP-2620(U) - Shibaura Machine - vertical / de 5 eixos / de dois fusos
Centro de torneamento e fresamento CNC - MP-2620(U) - Shibaura Machine - vertical / de 5 eixos / de dois fusos
Centro de torneamento e fresamento CNC - MP-2620(U) - Shibaura Machine - vertical / de 5 eixos / de dois fusos - imagem - 2
Centro de torneamento e fresamento CNC - MP-2620(U) - Shibaura Machine - vertical / de 5 eixos / de dois fusos - imagem - 3
Centro de torneamento e fresamento CNC - MP-2620(U) - Shibaura Machine - vertical / de 5 eixos / de dois fusos - imagem - 4
Centro de torneamento e fresamento CNC - MP-2620(U) - Shibaura Machine - vertical / de 5 eixos / de dois fusos - imagem - 5
Centro de torneamento e fresamento CNC - MP-2620(U) - Shibaura Machine - vertical / de 5 eixos / de dois fusos - imagem - 6
Centro de torneamento e fresamento CNC - MP-2620(U) - Shibaura Machine - vertical / de 5 eixos / de dois fusos - imagem - 7
Centro de torneamento e fresamento CNC - MP-2620(U) - Shibaura Machine - vertical / de 5 eixos / de dois fusos - imagem - 8
Centro de torneamento e fresamento CNC - MP-2620(U) - Shibaura Machine - vertical / de 5 eixos / de dois fusos - imagem - 9
Centro de torneamento e fresamento CNC - MP-2620(U) - Shibaura Machine - vertical / de 5 eixos / de dois fusos - imagem - 10
Centro de torneamento e fresamento CNC - MP-2620(U) - Shibaura Machine - vertical / de 5 eixos / de dois fusos - imagem - 11
Centro de torneamento e fresamento CNC - MP-2620(U) - Shibaura Machine - vertical / de 5 eixos / de dois fusos - imagem - 12
Guardar nos favoritos
Comparar


Características

Controle
CNC
Tipo
vertical
Número de eixos
de 5 eixos
Estrutura
de dois fusos
Outras características
de elevada produtividade, de alta velocidade, de alta rigidez
Curso X

2.500 mm
(98,43 in)

Curso Y

3.400 mm
(133,86 in)

Curso Z

800 mm
(31,5 in)

Potência do eixo-árvore

22 kW, 26,5 kW
(29,91 hp, 36,03 hp)

Velocidade de rotação

MÍN: 40 rpm
(251,327 rad.min-1)

MÁX: 10.000 rpm
(62.831,853 rad.min-1)

Descrição

As TECNOLOGIAS AVANÇADAS da SHIBAURA têm-se concentrado na nossa máquina multiusos tipo ponte. Caraterísticas principais Centro de maquinagem, centro de torneamento vertical e como máquina de 5 eixos quando se seleciona a cabeça de fuso opcional. O design geral desta máquina é uma caraterística integral para processar também uma vasta gama de peças de máquinas. "Todos os eixos lineares X, Y e Z foram concebidos com um mecanismo de acionamento duplo para obter uma elevada rigidez e precisão. Este atributo permite um movimento rápido da máquina, mesmo a 40 m/min no modo de avanço rápido e a 20 m/min no modo de avanço de corte." Caraterísticas da máquina Configuração dos eixos A máquina standard tem 4 eixos que consistem em três (3) eixos lineares X, Y e Z, e um (1) eixo rotativo C. Uma cabeça de 4 eixos (acessório opcional) para a maquinagem de 5 eixos. O eixo W é um trilho transversal que pode ser localizado em 5 posições com incrementos de 250 mm. Produtividade Vários tipos de acessórios tornam a máquina numa máquina polivalente. O Snout 240 pode ser utilizado para operações de perfuração e torneamento, como se mostra na figura 1 e 2. A cabeça angular pode ser utilizada para maquinar o lado de uma peça de trabalho, como se mostra na figura 3. a cabeça de 4 eixos é apresentada para maquinação em qualquer superfície inclinada. Acessibilidade Tampa de aparas com teto A tampa de aparas com teto é um acessório de série, e a porta em forma de L com teto complementa um design ergonómico, permitindo um acesso fácil à área em redor da mesa. Excelente descarga de aparas num recinto amplo. Espaço amplo e fácil descarga de aparas à volta da mesa Uma mesa redonda rígida é utilizada para operações de torneamento e fresagem.

---
