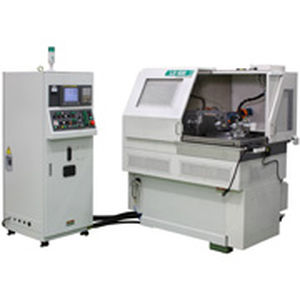

Máquina de ranhurar automática UMP-D series

CNC

Para além da ranhura em linha reta/curva, esta série tem capacidade para várias maquinações com elevada eficiência e precisão. Aplica-se ao aumento do tamanho do LCD e permite a maquinação de alta precisão de moldes de placas orientadoras de luz até um máximo de 70 polegadas. O tamanho da máquina pode ser selecionado com base no tamanho do LCD. Maquinação de alta precisão de ranhuras de linhas curvas A guia de rolos V-V de alta precisão com sistema não circular e o sistema de acionamento por motor linear estão equipados para os eixos X e Y, permitindo uma elevada rigidez e elevada capacidade de resposta A combinação especial de acessórios permite uma maquinação ainda mais variável A instalação de uma cabeça de indexação (eixo C1) suportada por um eixo de rolamento aerostático de alta precisão do tipo mesa permite um torneamento altamente preciso. A instalação de um carro giratório de ferramentas (eixo C2) permite efetuar ranhuras em linha curva de elevada precisão. A instalação da cabeça de indexação da ferramenta (eixo A) permite um ajuste altamente preciso do alinhamento da aresta da ferramenta. A instalação de um fuso (velocidade de rotação 10000min-1) permite o corte volante. A calha transversal e a coluna são fundidas em monobloco, e a estrutura da máquina é forte e estável. O isolador de tipo ativo está equipado. Para além do feedback de vibração, o controlo de avanço da posição da máquina permite que a precisão da maquinação seja aumentada até ao limite.
