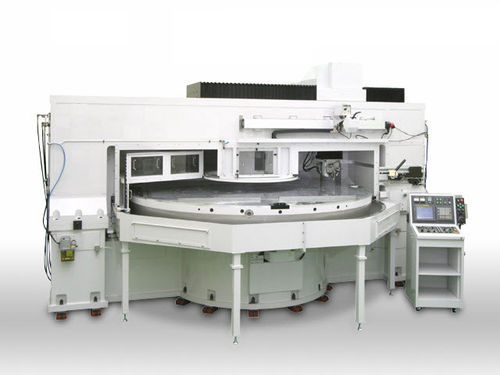

Torno CNC UTD series

verticalde 3 eixosde coluna

Esta máquina é um torno de precisão do tipo vertical utilizado para a maquinação de um molde de lente Fresnel de grandes dimensões. As seguintes caraterísticas estão equipadas para obter movimentos de máquina de alta precisão e exatidão de maquinação. Função de ajuste do bordo da ferramenta de elevada precisão O eixo giratório da cabeça giratória que executa um ajuste altamente preciso da aresta da ferramenta é suportado por um eixo de rolamento aerostático de alta precisão do tipo mesa. É fornecido um codificador rotativo de alta precisão para a retroação da posição Desvio de precisão da mesa A mesa é suportada por uma guia de rolamento hidrostático e está equipado com um mecanismo que minimiza a influência da vibração e da geração de calor do motor de acionamento da mesa. Rigidez da máquina aumentada até ao limite máximo A coluna e o carril transversal são fundidos em monobloco. A guia de rolos V-V de alta rigidez e alta precisão com sistema não circular está equipada na guia do selim, o que permite obter uma elevada rigidez. Aplicações Molde para lentes de Fresnel para utilização no sistema de energia solar de concentração -> Maquinação de um molde de lente para incidência de luz solar de alta densidade no dispositivo de bateria solar
