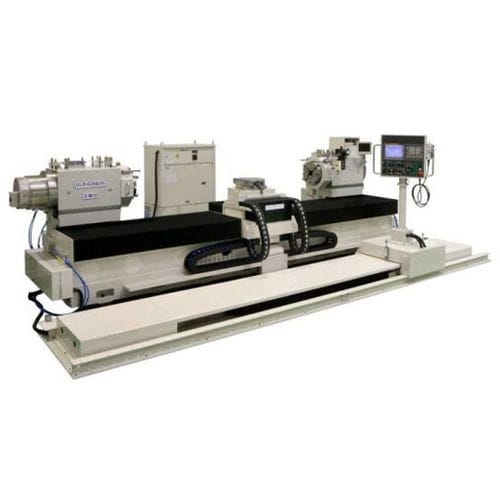

Torno CNC ULR series
horizontalde 2 eixoshidrostático

Torno CNC - ULR series - Shibaura Machine - horizontal / de 2 eixos / hidrostático
Torno CNC - ULR series - Shibaura Machine - horizontal / de 2 eixos / hidrostático
Torno CNC - ULR series - Shibaura Machine - horizontal / de 2 eixos / hidrostático - imagem - 2
Torno CNC - ULR series - Shibaura Machine - horizontal / de 2 eixos / hidrostático - imagem - 3
Torno CNC - ULR series - Shibaura Machine - horizontal / de 2 eixos / hidrostático - imagem - 4
Torno CNC - ULR series - Shibaura Machine - horizontal / de 2 eixos / hidrostático - imagem - 5
Torno CNC - ULR series - Shibaura Machine - horizontal / de 2 eixos / hidrostático - imagem - 6
Torno CNC - ULR series - Shibaura Machine - horizontal / de 2 eixos / hidrostático - imagem - 7
Guardar nos favoritos
Comparar


Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
horizontal
Número de eixos
de 2 eixos
Estrutura
hidrostático
Performance
de alta precisão, de alta velocidade
Função combinada
de ranhurar
Opções e acessórios
de motores lineares
Diâmetro

MÁX: 650 mm
(25,59 in)

MÍN: 150 mm
(5,91 in)

Velocidade de rotação

400 rpm, 500 rpm, 600 rpm
(2.513,274 rad.min-1, 3.141,593 rad.min-1, 3.769,911 rad.min-1)

Curso X

15.000 µm

Avanço rápido no eixo X

5.000 mm/min
(3 in/s)

Avanço rápido no eixo Z

15.000 mm/min, 17.000 mm/min
(10 in/s, 11 in/s)

Peso

12.000 kg, 14.000 kg, 15.000 kg, 15.500 kg
(26.455 lb, 30.865 lb, 33.069 lb, 34.172 lb)

Descrição

Este é um torno de torneamento horizontal que é utilizado para fazer ranhuras precisas no rolo para moldagem de chapas ópticas. As seguintes caraterísticas estão equipadas para obter movimentos de máquina de alta precisão e exatidão de maquinação. Movimento da máquina e precisão de maquinação de alta precisão Ao utilizar motores lineares para os eixos X e Z, a rigidez do servo é aumentada e a alimentação irregular e as projecções do quadrante são reduzidas para permitir uma alimentação suave. As guias X e Z são as guias de rolos onde os rolos selecionados são alinhados na superfície V-V lapidada de alta precisão. Desta forma, consegue-se um movimento suave e de alta precisão e uma elevada rigidez. O motor do fuso integra o servo motor incorporado sincronizado e utiliza um codificador de alta precisão. Assim, quando o fuso é utilizado como eixo de indexação (eixo C), a folga mecânica é eliminada e é possível uma indexação e posicionamento de alta precisão. Rolamento hidrostático de alta precisão (fuso, eixo C) Os rolamentos hidrostáticos são aplicados no eixo para suportar o rolo, e é possível obter uma elevada precisão de rotação. Além disso, o controlador de temperatura de alta precisão controla a temperatura do óleo hidrostático para tornar o rolamento estável. Rolamento hidrostático de ar de alta precisão (eixo B) O rolamento de rotação no descanso da ferramenta utiliza o servo motor incorporado sincronizado e o codificador de alta precisão da mesma forma que o rolamento de ar rotativo de alta velocidade e o fuso, de modo a garantir um posicionamento de alta precisão. Estrutura menos afetada pela deformação térmica causada pelas alterações ambientais e pelo calor gerado pelo sistema de acionamento

---
