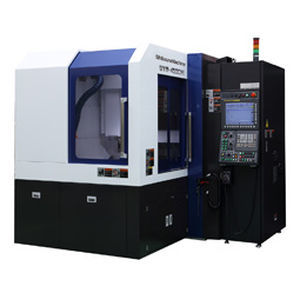

Centro de usinagem de 3 eixos UVM seriesverticalpara moldesde alta velocidade
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 3 eixos
- Orientação do eixo-árvore
- vertical
- Aplicações
- para moldes
- Outras características
- de alta velocidade, de alta precisão
- Curso X
500 mm, 585 mm, 810 mm
(19,69 in, 23,03 in, 31,89 in)- Curso Y
450 mm, 525 mm, 800 mm
(17,72 in, 20,67 in, 31,5 in)- Curso Z
200 mm, 250 mm, 350 mm
(7,87 in, 9,84 in, 13,78 in)- Velocidade de rotação
MÁX: 60.000 rpm
(376.991 rad.min-1)MÍN: 6.000 rpm
(37.699 rad.min-1)- Potência
1,6 kW
(2,18 hp)- Velocidade de avanço no eixo X
15.000 mm/min
(10 in/s)- Velocidade de avanço no eixo Y
15.000 mm/min
(10 in/s)- Velocidade de avanço no eixo Z
10.000 mm/min
(7 in/s)- Capacidade máx. da mesa
60 kg, 100 kg, 200 kg, 400 kg
(132 lb, 220 lb, 441 lb, 882 lb)- Peso total
4.800 kg, 5.600 kg, 9.700 kg
(10.582,19 lb, 12.345,89 lb, 21.384,84 lb)- Comprimento total
2.100 mm, 2.260 mm, 2.550 mm, 2.800 mm
(82,7 in, 89 in, 100,4 in, 110,2 in)- Largura total
2.130 mm, 2.250 mm, 2.490 mm, 2.700 mm
(83,9 in, 88,6 in, 98 in, 106,3 in)- Altura total
2.240 mm, 2.360 mm, 2.420 mm, 2.750 mm
(88,2 in, 92,9 in, 95,3 in, 108,3 in)
Descrição
A série UVM foi desenvolvida com o conceito de maquinação de alta velocidade e alta qualidade, fornecendo um eixo de rolamento aerostático de alta precisão. Esta é uma máquina de alta precisão e um dos objectivos de aplicação é um molde de precisão.
Esta máquina ajuda a garantir a redução dos custos de funcionamento e uma melhoria significativa da qualidade da maquinação quando comparada com as máquinas convencionais.
São de esperar os seguintes efeitos específicos:
Vida útil praticamente ilimitada do fuso através da utilização de rolamentos de ar sem contacto
Se o fuso for danificado por qualquer motivo, os custos de reparação são muito inferiores aos dos fusos de outras máquinas.
=> Redução dos custos de manutenção
Aumento da vida útil da ferramenta através da obtenção de uma elevada precisão de rotação do fuso
Além disso, não há restrições de tempo para o funcionamento do fuso a alta velocidade, e a maquinação pode ser efectuada apenas com ferramentas de pequeno diâmetro.
Melhoria significativa da qualidade da superfície maquinada
=> Redução de horas-homem para polimento
Melhoria significativa da precisão da maquinagem
=> Realização de maquinação de elevado valor acrescentado
Realização de várias operações de maquinagem apenas com a máquina com uma variedade de acessórios opcionais, tais como uma mesa rotativa
=> Realização de vários tipos de funções com a própria máquina
Várias funções para suportar alta precisão e automação
・ Software de aplicação de apoio total "UVM-TSA"
software versátil de fabrico próprio para apoio à maquinação de alta precisão e automação
・ Sistema de medição de contorno de ferramentas por imagem "FormEye®"
dispositivo de medição de ferramentas que mede com precisão as formas de contorno do cortador durante a rotação de alta velocidade
・ Sistema de medição da peça de trabalho por imagem "ShapeEye"
---
