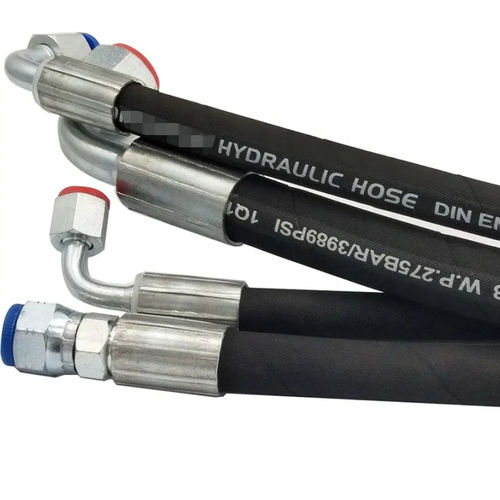

A aplicação da mangueira hidráulica: mangueira hidráulica A mangueira de alta pressão é utilizada principalmente para suporte hidráulico de minas, exploração de campos petrolíferos, construção de objectos, transporte de elevação, forjamento metalúrgico, equipamento de minas, navios, máquinas de moldagem por injeção, máquinas agrícolas, todos os tipos de máquinas-ferramentas e vários sectores industriais. Maquinização e automação no sistema hidráulico de transporte com uma certa pressão (alta pressão) e do líquido à base de óleo (como óleo mineral, óleo solúvel, óleo hidráulico, óleo combustível e lubrificantes) e líquido à base de água (como óleo mineral, óleo solúvel, óleo hidráulico, óleo combustível e lubrificantes) Emulsão, a emulsão óleo-água, água) e transmissão de líquido usado. A pressão máxima de trabalho é resistente até 70-100MPa.
Norma do artigo - ID da mangueira - OD do fio - OD da mangueira - Pressão de funcionamento - Pressão de rutura - Peso - Comprimento - Raio de curvatura mínimo
SAE100R1AT/1SN:
- 6 - 11.1 - 13.4 - 22.5 - 90 - 0.21 - 50/100 - 102
- 8 - 12.7 - 15 - 21.5 - 85 - 0.24 - 50/100 - 114
- 10 - 15.1 - 17.4 - 18 - 72 - 0.33 - 50/100 - 127
- 13 - 18.3 - 20.6 - 16 - 64 - 0.41 - 50/100 - 178
- 16 - 21.4 - 23.7 - 13 - 52 - 0.45 - 50/100 - 203
- 19 - 25.4 - 27.7 - 10.5 - 42 - 0.58 - 50/100 - 241
- 25 - 33.3 - 35.6 - 8.8 - 35 - 0.88 - 50 - 305
- 32 - 40.5 - 43.5 - 6.3 - 25 - 1.23 - 20-40 - 419
- 38 - 46.8 - 50.6 - 5 - 20 - 1.51 - 20-40 - 508
- 51 - 60.2 - 64 - 4 - 16 - 1.97 - 20-40 - 635
SAE100R2AT/2SN
6 - 12.7 - 15 - 40 - 160 - 0.36 - 50/100 - 102
- 8 - 14.3 - 16.6 - 36 - 140 - 0.45 - 50/100 - 114
- 10 - 16.7 - 19 - 33.1 - 132 - 0.54 - 50/100 - 127
- 13 - 19.8 - 22.2 - 27.6 - 110 - 0.68 - 50/100 - 178
- 16 - 23 - 25.4 - 25 - 100 - 0.8 - 50/100 - 203
- 19 - 27 - 29.3 - 21.5 - 85 - 0.94 - 50/100 - 241
- 25 - 34.9 - 38 - 16.5 - 65 - 1.35 - 50 - 305
- 32 - 44.5 - 48.3 - 12.5 - 50 - 2.15 - 20/40 - 419
- 38 - 50.8 - 54.6 - 9 - 36 - 2.65 - 20/40 - 508
- 51 - 63.5 - 67.3 - 8 - 31 - 3.42 - 20/40 - 635
---
