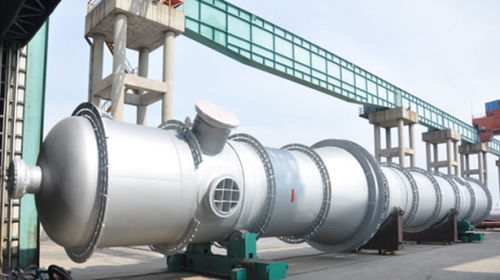

Trocador de calor tubular

líquido-líquido

O trocador de calor de soldagem de furo profundo é usado para grandes diferenças de temperatura, carga de fadiga e corrosão sob tensão. A conexão do tubo com a placa do tubo é uma soldagem de topo de orifício profundo. A forma de conexão do tubo do trocador de calor e da folha do tubo é diferente da soldagem final do trocador de calor convencional. A soldagem de furo profundo é usada principalmente para formar a junta de solda de topo, o que faz com que o trocador de calor tenha um melhor desempenho em problemas de tensão e corrosão em fendas. Com base nisso, este artigo enfoca os problemas de qualidade da queima do tubo de troca de calor, vazamento de água de resfriamento da pistola de soldagem, arco elétrico da pistola de soldagem e assim por diante no processo de soldagem da junta de soldagem de furo profundo do trocador de calor combinado. o desempenho do processo do trocador de calor combinado de calor é controlado pela configuração de zonas de soldagem e outros ângulos. Os resultados mostram que: por meio de meios de processo razoáveis ​​e requisitos de controle de qualidade, a soldagem GTAW totalmente automática de chapas de tubos de furo profundo de trocador de calor combinado pode ser realizada. Os resultados da inspeção de aparência, penetração e vazamento mostram que a qualidade da solda da junta soldada em furo profundo do trocador de calor combinado é qualificada e atende aos requisitos de uso do equipamento.
