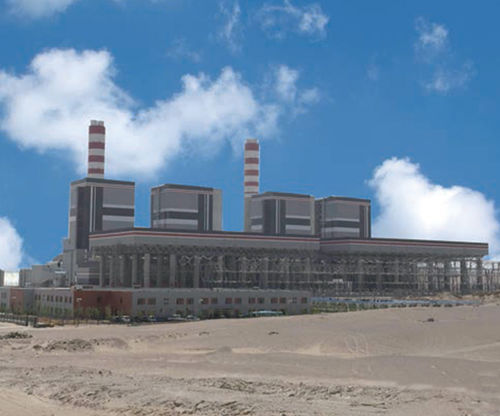

Condensador ventilado

a vaporem açopara sistema de ar condicionado

O sistema ACC deve distribuir o vapor de exaustão descarregado pela turbina a vapor diretamente para cada condensador da unidade através da tubulação. O grande ventilador de fluxo axial inala o ar, retira o feixe de tubos do lado de fora e retira o calor. O vapor condensa em água e passa pelo coletor inferior sob o feixe de tubos até o tanque de condensado. O sistema ACC deve distribuir o vapor de exaustão descarregado pela turbina a vapor diretamente para cada condensador da unidade através da tubulação. O grande ventilador de fluxo axial inala o ar, retira o feixe de tubos do lado de fora e retira o calor. O vapor condensa em água e passa pelo coletor inferior sob o feixe de tubos até o tanque de condensado. O sistema de evacuação de ar mantém o vácuo de todo o sistema ACC, para que a turbina a vapor possa funcionar normalmente e garantir a eficiência da geração de energia. O condensador é dividido em feixe de tubos de fluxo paralelo e feixe de tubos de contra-fluxo. A maior parte do vapor condensa no feixe de tubos paralelos, o gás não condensável é extraído nos feixes de tubos de contrafluxo e os feixes de tubos de contrafluxo e paralelo são conectados através do tanque de condensado no fundo. O ACC tem as vantagens de menos área, vários métodos anticongelantes e disposição flexível.
