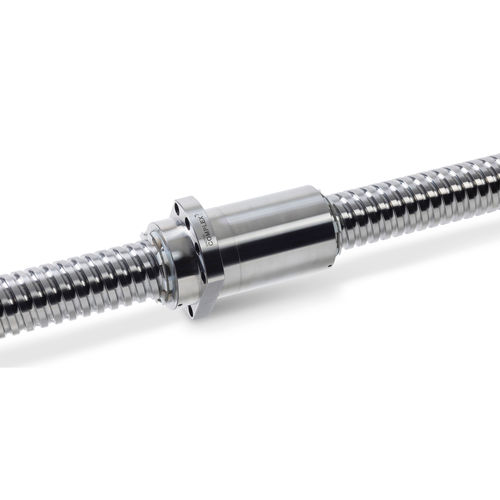

Fuso de esferas ultracompacto Complex TUC series

em açode alta precisãode elevada rigidez

Os fusos de porca ultracompacta consistem em fusos de entrada dupla tendo por objetivo mantendo as prestações de carga dinâmica, a carga estática e a rigidez axial reduzir ao máximo o comprimento da porca, oferecendo soluções para casos de limitação de espaço e exigência de prestações. Vantagens que oferecem os fusos de porca ultracompacta: - O comprimento de porca é quase a metade, com as mesmas prestações de Carga Dinâmica Ca, Carga Estática Coa e Rigidez de porca Rb/t - Pelo fato de ser a porca mais curta, o erro de passo do eixo compreendido na porca é menor, pelo que a variação de torque pode melhorar - Se reduz o gradiente de temperatura entre as duas extremidades da porca. Além disso, a recirculação das esferas por toda a porca tende a distribuir melhor a temperatura. - Os parâmetros de controle de paralelismo e perpendicularidade são melhores - Facilitam-se a implementação dos sistemas de refrigeração de porca Os fusos de porca ultracompacta COMPLEX podem estar projetadas com sistema de recirculação de esferas externas "U" ou "B", dependendo da combinação diâmetro-passo-esfera. No sistema de recirculação de esferas exterior "U" o retorno das esferas é produzido através do tubo de recirculação com a única ajuda de dois defletores em forma de "U". O sistema de recirculação exterior "U" contribui para o aumento das capacidades de carga dinâmica e estática e da rigidez axial do fuso, requer menos comprimento de porca e diminui consideravelmente a temperatura e o ruído gerados.
