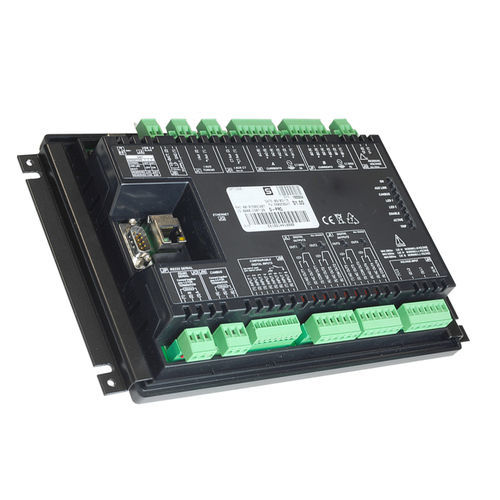

Relé de proteção de subtensão D-PRO

trifásicopara geradorRS485

Relé de protecção multifuncional utilizado para fornecer protecções adicionais do gerador em aplicações mais exigentes, tais como instalações de média ou alta tensão, ou instalações de petróleo e gás. O D-PRO é estudado a fim de expandir funções e protecções já incluídas no controlador do grupo gerador DST4602Evolution, melhorando os seus desempenhos: fornece uma ligação de barramento de latas para comunicação directa com o mesmo. Todas as medições e alarmes D-PRO são mostrados no visor do DST4602Evolution, e as protecções do relé são directamente geridas pelo controlador do grupo gerador. Em alternativa, pode ser utilizado isoladamente, ligando-se aos sistemas de controlo externo através das suas entradas e saídas digitais. Este dispositivo foi concebido para ser colocado num painel de controlo e pode ser configurado/monitorizado através das diferentes portas de comunicação disponíveis. A configuração dos parâmetros é gerida directamente pela ferramenta de programação livre BOARDPRG3. Entradas e saídas -8 entradas digitais programáveis. -4 relés programáveis (máximo 10A @ 250Vac cada). -7 entradas de medição de correntes para transformadores de corrente externos, sistema de dupla escala interna 5A ou 1A. -1 entrada de medição de corrente para transformador de corrente externa. -1 sensor de tensão trifásico de quatro pólos (L1-L2-L3-N), sistema de dupla escala interna 400V (ou 100V com opção específica). -1 entrada de tensão máxima de 100V para a protecção 59N. -8 LEDs de sinalização. Comunicação -8 entradas digitais programáveis. -1 porta USB (Modbus RTU slave). -1 porta RS232 (Modbus RTU slave). -1 porta RS485 isolada (Modbus RTU slave). -1 porta Ethernet RJ45 (Modbus TCP slave).
