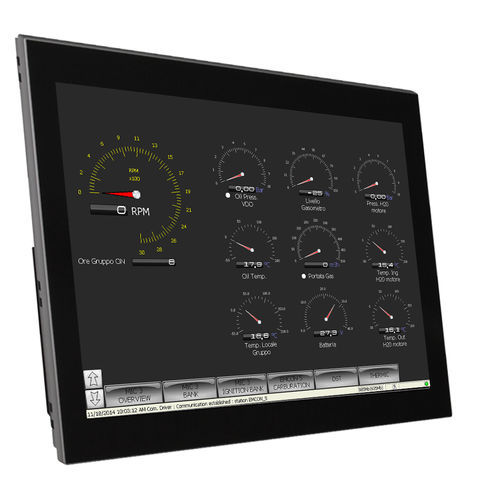

Monitor LCD

com tela sensível ao toque15,6"12,1"

O D-Monitor é um ecrã táctil com painel LCD a cores, que permite uma visualização gráfica imediata das medidas, estado, alarmes, tanto para o grupo gerador como para o módulo térmico. Especialmente adequado para centrais de cogeração, onde é necessário visualizar e controlar tanto o desempenho eléctrico como térmico do sistema. O visor largo (resolução 800x600 Pixel) pode ser combinado com DST4602 e DST4602Evolution controller, escolhendo, se pretende ou não utilizar o visor do controlador. O controlador pode ser programado através de um computador portátil ligado para alterar ou configurar os parâmetros. Disponível em 2 versões: 12.1” 15.6” Usando o DST4602 SCM Box poderá ligar o controlador ao D-Monitor através de um cabo série Modbus RS232 / RS485 MODBUS RTU, ou cabo Ethernet TCP/IP também. Outros dispositivos adicionais permitem o acesso remoto, para suportar e exibir informações de um PC externo no D-MONITOR. A ligação entre DST4602 / DST4602Evolution controller e D-Monitor pode ser feita da mesma forma através de um cabo série Modbus RS232 / RS485 MODBUS RTU, ou cabo Ethernet TCP/IP. Para além das medidas geridas pelo controlador (tensões, correntes, potências, energias, contactores e estado do grupo gerador), o D-MONITOR foi especialmente concebido para instalações de cogeração, onde são necessárias várias medidas de visualização gráfica, por exemplo (PT100, termopares, termoreguladores e válvulas solenóides). A pedido, o D-Monitor pode exibir e alterar alguns pontos definidos, relativos à carburação do motor e ao sistema de injecção. Funções incorporadas -Evento histórico. -Diagramas de uma linha simplificados de acordo com o que está definido no quadro DTS4602 / DST4602Evolution
