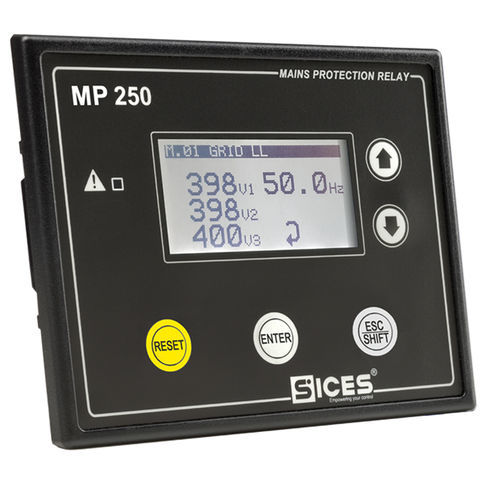

Relé de proteção contra sobrefrequências MP 250

de subfrequênciapara geradorUSB

MP250 monitoriza continuamente os parâmetros da rede, a fim de interromper o paralelo entre os geradores e a rede no caso de alguns parâmetros estarem fora dos limites. As saídas digitais do relé podem ser utilizadas para emitir um comando de abertura directamente para um disjuntor, ou para emitir um comando de disparo para outros controladores (controladores de grupos geradores). Um disjuntor secundário pode ser gerido (disjuntor de reserva), em caso de falha de abertura do disjuntor principal (disjuntor de interface). Está disponível um conjunto completo de protecções de rede. O relé dispõe de protecções em várias fases para sub e sobretensões, sub e sobrefrequências, bem como taxa de mudança de frequência (ROCOF). Todas as protecções são totalmente configuráveis, permitindo a utilização de MP250 em diferentes países, com diferentes códigos de grelha, e proporcionando a capacidade de evitar tropeçar em caso de falha. MP250 é totalmente compatível com os códigos de grelha relevantes, incluindo G59/3 e G99. O relé exibe o seu estado de funcionamento e alarmes através de um visor gráfico LCD e indicadores luminosos. Os botões de pressão montados na frente permitem a navegação no visor, a definição dos parâmetros e a reposição dos alarmes. Os parâmetros são acessíveis a partir do painel frontal ou através de ligação a um PC, utilizando o software BOARDPRG3. Entradas e saídas -N. 4 Entradas Digitais. -N. 6 Saídas digitais. Comunicação -N. 1 porta USB Dados técnicos -Tensão de alimentação: 7...32Vdc. -Consumo de energia em stand-by: menos de 3 W (110mA @ 27 VDC). -Frequência nominal: 50Hz ou 60Hz -Temperatura de funcionamento: -30°...+70 °C. -Temperatura de armazenamento: -35°...+80 °C. -Humidade: 10-90% (sem condensação). -Dimensões: 141(L) x 113(A) x 39(P) mm.
