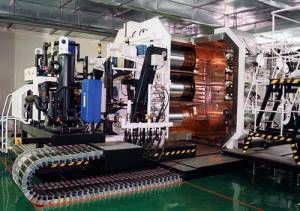

Máquina de revestimento tipo roll-to-roll P600MR

para revestimento de películasmulticamadaspara PCI

A máquina de revestimento rolo-a-rolo P600MR destina-se à produção de revestimentos uniformes de uma só face em películas de polímeros. Estes revestidores podem ser facilmente actualizados para satisfazer os requisitos do cliente e assegurar a deposição de camadas simples, bem como de pilhas de camadas múltiplas para painéis tácteis, LCD, células solares e materiais de controlo solar. Podem também ser utilizadas para a deposição de camadas metálicas condutoras espessas para FPCBs. Engenharia e tecnologia Os revestimentos de uma face são depositados em três compartimentos isolados com um tambor de processo em cada um deles. O sistema de aquecimento/arrefecimento dos tambores de processo oferece a possibilidade de aumentar significativamente as capacidades funcionais do revestidor. A conceção da câmara de múltiplos compartimentos com bombagem separada proporciona a diferença de pressão necessária entre as zonas de pulverização catódica vizinhas. A alimentação vertical do substrato assegura uma superfície de deposição livre de partículas. A SIDRABE presta especial atenção ao pré-tratamento da superfície da película: primeiro, a película é submetida a uma secagem na máquina de secagem a vácuo C2P670 e, em seguida, a um tratamento de plasma no revestidor. Dependendo do processo necessário, oferecemos várias combinações de magnetrões, por exemplo, magnetrões duplos ou simples, cilíndricos ou planos, alimentados com fontes de alimentação CC, CC pulsada ou CA. Os materiais alvo podem ser metais ou cerâmicas. A monitorização em linha dos parâmetros de transmissão e reflexão do revestimento após cada zona de deposição assegura a precisão das propriedades de cada camada depositada. A monitorização em linha da resistência da chapa é realizada com o método de quatro sondas em dois rolos de contacto. O espetrofotómetro de emissão de plasma multi-canal e os colectores de alimentação de gás multi-secção asseguram o controlo do processo de deposição e a uniformidade do revestimento.
