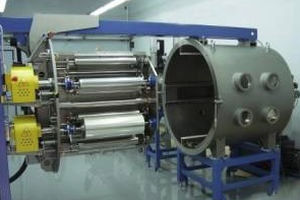

Máquina a vácuo para irradiação de filme de polímeros Aplicação A máquina de vácuo roll-to-roll UOP600 para irradiação de filmes de polímeros cria filtros microporosos nucleares para separar micro partículas de acordo com seu tamanho, limpeza ultrafina de fluidos e gases, esterilização de líquidos, etc. Engenharia e Tecnologia O UOP600 foi concebido especificamente para se juntar ao canal especializado de ciclotrões do cliente. A câmara de vácuo está equipada com um sistema de ajuste que garante o seu posicionamento preciso e a ligação com o canal ciclotrão. O filme é irradiado por íons pesados acelerados no vácuo durante o transporte do filme, utilizando um sistema de enrolamento de alta precisão. A correspondência entre a velocidade de enrolamento do filme e a densidade do feixe de íons oferece a possibilidade de irradiação uniforme a longo prazo e, como resultado, distribuição uniforme de micro poros em toda a superfície do filme irradiado. O design da câmara de três compartimentos fornece a diferença de pressão necessária entre as zonas de desenrolamento/ enrolamento, tampão e irradiação e a pressão de processo necessária na zona de irradiação. O sistema de controle fornece monitoramento e controle totalmente automático do transporte do filme e está ligado ao sistema de controle ciclotrônico. Folha de Dados: Substrato: PETF ou filmes de polímeros similares Largura do substrato: 600 mm Espessura do substrato: 10 ... 30 µm Diâmetro máximo do rolo: 310 mm Velocidade de enrolamento: 0,05 ... 1,0 m/s Pressão do processo: (1-3) x 10-5 Torr Saída: 11 000 m2/dia Espaço necessário (C x L x A): 4,7 x 4,0 x 2,25 m
