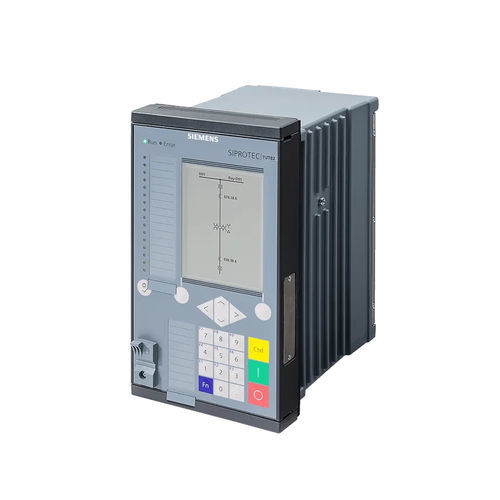

Relé de proteção diferencial SIPROTEC 7UT8 series

de correntetrifásicopara motor elétrico

As protecções diferenciais de transformador SIPROTEC 7UT82/85/86/87 foram concebidas especificamente para a proteção de transformadores de dois e múltiplos enrolamentos (até 5 lados). Constituem a proteção principal do transformador e contêm muitas outras funções de proteção e monitorização. As funções de proteção adicionais também podem ser utilizadas como proteção de reserva para objectos protegidos subsequentes (tais como cabos ou linhas). A capacidade de expansão modular do hardware ajuda-o neste processo. Com sua estrutura modular, flexibilidade e a ferramenta de engenharia DIGSI 5 de alto desempenho, os equipamentos SIPROTEC 5 oferecem soluções de sistema orientadas para o futuro com alta segurança de investimento e baixos custos operacionais. Caraterísticas Função principal: -Função de proteção diferencial -1 (standard ou autotransformador) com estabilização adicional; até 2 funções restritas de proteção contra falhas à terra Pontos de medição utilizáveis: -2 x pontos de medição de corrente trifásica, -2 x pontos de medição de corrente monofásica Entradas e saídas: 1 variante padrão predefinida com -8 transformadores de corrente, -7 entradas binárias, -7 saídas binárias Flexibilidade de hardware: -O módulo de base 1/3 está disponível com o módulo IO103; não é possível adicionar módulos de expansão 1/6, disponíveis com ecrã grande e pequeno Largura da caixa: -1/3 × 19 polegadas
