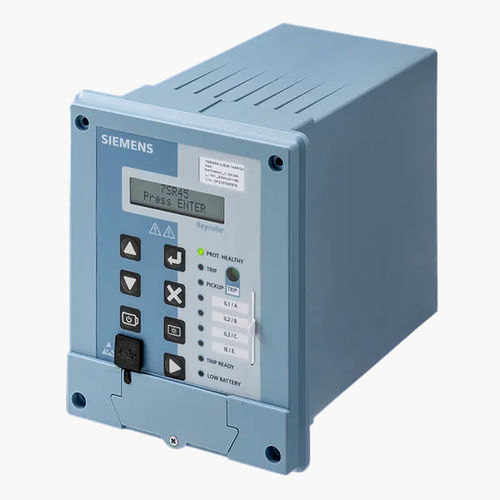

Relé de proteção de sobrecorrente Reyrolle 7SR45

de fasede fuga à terraRS485

O relé Argus Reyrolle 7SR45 Argus autoalimentado/dual alimentado não direcional de sobrecorrente e falha de terra é desenvolvido usando a mais recente geração de tecnologia de hardware e está disponível em múltiplas variantes dependendo do transformador de corrente (CT), entrada binária/saída binária, fonte de alimentação e configuração de comunicação. Funcionalidades O relé numérico Reyrolle 7SR45 fornece tanto tempo definido como tempo inverso e funções de proteção contra sobrecorrente e falha de terra garantindo a sensibilidade com uma configuração mínima de operação de 0.2 ⋅ I rated for phase overcurrent protection. O relé é alimentado por CT com uma opção de conexão a uma fonte auxiliar externa para fornecer segurança adicional e porta de comunicações para conexão ao SCADA. O design compacto e não extraível proporciona um painel frontal para as teclas de navegação, LCD e porta USB frontal para facilidade de utilização -Autoalimentado / auxiliar alimentado -10 registos de falhas -100 registros de eventos -Proteção por senha -Autocontrolo -Funções de proteção contra sobrecorrente (instantânea e retardada) -Integração de atraso via Reydisp Evolution PC Software -Sensibilidade de 20% da corrente nominal -Interface serial Hardware Transformador de corrente -4 com entradas de 1 A ou 5 A -Até 4 entradas binárias e 4 saídas binárias -2 saídas binárias travadas, 1 de comutação e 1 normalmente aberta -1 saída pulsada -2 opções de caixa para montagem em várias RMU's Interface de usuário -16 caracteres x 2 linhas LCD retroiluminado -Teclas de navegação do menu 9 LED's pré-determinados para fácil utilização -Bandeira mecânica -Interface USB frontal -Porta de comunicação RS485 traseira opcional
