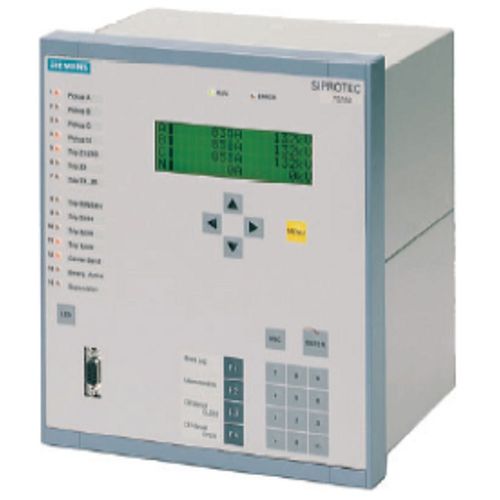

Relé de proteção de distância SIPROTEC 7SA series

de velocidadede sincronizaçãomonofásico

As proteções de distância SIPROTEC 7SA522e SIPROTEC 7SA6 foram projetadas especialmente para a proteção de linhas em sistemas de média e alta tensão. Com a ferramenta de engenharia de alto desempenho DIGSI 4, os equipamentos SIPROTEC 4 oferecem soluções de sistema amigáveis para proteção, automação e monitoramento com alta experiência de campo e segurança. Funcionalidades A SIPROTEC 7SA522 incorpora várias funções de proteção normalmente necessárias para a proteção da linha de transmissão. -Tempo de disparo de alta velocidade -Adequado para cabos e linhas aéreas com ou sem compensação de condensadores em série -Detecção de oscilação de potência autoconfigurável para frequências de oscilação de potência até 7 Hz Comunicação digital relay-to-relay para duas e três topologias de terminal -Auto-recolocação adaptativa (ADT) Hardware -Entradas binárias: 8 a 24 -Saídas binárias: 16 a 44 -Saídas de disparo de alta velocidade: 5/10 (opcional) -Exibição de texto -Montagem em superfície ou caixa de montagem embutida Interfaces de comunicação -Porta do sistema - IEC 61850 - IEC 60870-5-103 - PROFIBUS DP - DNP 3 -Porta de serviço - DIGSI 4 - Modem -2 Interface de dados de proteção serial para teleproteção -Porta da frente - DIGSI 4 -Sincronização de tempo via IRIG B, DCF 77 ou interface de sistema Funções Funções de proteção -Proteção de distância não comutada com 6 sistemas de medição (21/21N) -Proteção contra falha de terra (terra) de alta resistência para disparo monofásico e trifásico (50N, 51N, 67N) -Proteção Tele (piloto) (85) -Localizador de falhas (FL) -Detecção de oscilação de potência / disparo (68/68T) -Proteção contra sobrecorrente de fases (50/51) -Proteção contra sobrecorrente de barramento STUB (50STUB) -Proteção contra comutação em caso de falha (50HS) -Protecção contra sobre/subtensão (59/27)
