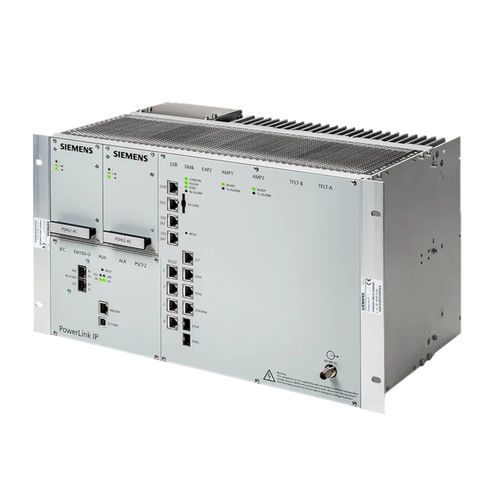

CLP box PowerLink IP

integradocom E/S integradasem rede Ethernet

Os sistemas PLC de suporte de linha de alimentação utilizam a(s) linha(s) de alta tensão entre subestações transformadoras como uma via de comunicação económica para dados, teleprotecção e voz. A tecnologia de suporte de linha de energia da Siemens tem sido aplicada ao longo de décadas, assegura padrões extremamente elevados de fiabilidade de transmissão na proteção da rede (como sinais de proteção), salvaguarda a qualidade da transmissão e pode ser facilmente integrada numa vasta gama de redes de comunicação. O PowerLink IP foi concebido para os ambientes Ethernet / IP das novas subestações digitais de alta tensão e torna os sistemas PLC mais atractivos e eficientes do que nunca. O novo sistema PowerLink IP tem uma arquitetura puramente baseada em pacotes que está optimizada para cumprir os requisitos de comunicação dos dispositivos modernos das subestações. O sistema de teleprotecção SWT 3000 integrado fornece interfaces de E/S binárias e Goose (IEC 61850). Os sistemas de transporte de energia HV operam tipicamente na gama de frequências até 500 kHz. Os sistemas PLC clássicos de AT utilizam uma largura de banda de até 32 kHz por sistema, fornecendo uma taxa de dados máxima de até 320 kbps. Em contraste com os sistemas PLC clássicos, o PowerLink IP utiliza uma banda de frequência de até 256 kHz, permitindo uma taxa de dados máxima de até 2 Mbps por direção de transmissão. Para além da banda de frequência alargada, a utilização eficiente da largura de banda e a gestão simples da frequência fazem parte da funcionalidade principal do sistema PowerLink IP.
