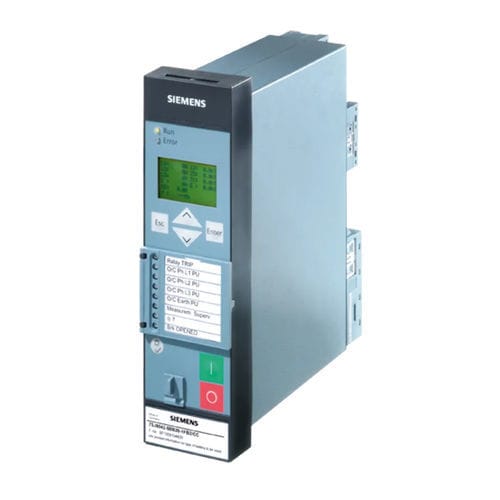

Relé de proteção diferencial SIPROTEC 7SD80

de tensãode temperaturade sobrecarga

A proteção diferencial de linha SIPROTEC 7SD80 foi concebida para a proteção seletiva de linhas de cabos de força e linhas aéreas de até 24km para todo tipo de configurações de ponto de estrela. O algoritmo de comparação de fases implementado é um método rápido e estável para a proteção de linhas na indústria e nas redes de distribuição. A comunicação da interface de proteção é realizada diretamente sem equipamentos externos sobre fios de cobre, fibras óticas ou ambos em redundância. O amplo espectro de funções não direcionais e direcionais pode ser aplicado de forma variada como funções de emergência, bem como funções de backup. O SIPROTEC 7SD80 permite, por exemplo, conceitos simplificados e econômicos para redes de malha e proteção de barramento por meio de intertravamento reverso. Funcionalidades O disparo rápido e seletivo é garantido mesmo que a comunicação falhe entre os relés. O escopo de funções inclui funções de proteção, bem como funções de comando e monitoramento. A conectividade interoperável a sistemas de controle de subestação é dada por protocolos padrão como IEC 61850. O conceito geral de redundância para proteção e sua comunicação é completado por protocolos de redundância Ethernet (PRP, HSR, RSTP) e assim aumenta a disponibilidade total do sistema. Funções integradas para ajuda na colocação em funcionamento e ajustes fáceis levam a tempos curtos de colocação em funcionamento. Hardware -4 transformadores de corrente transformadores de tensão -0/3 3-3/5/7 entradas binárias (limiares configuráveis através de software) -5/8 saídas binárias (2 comutadores) -1 contato de vida -Terminais plugáveis de corrente e tensão.
