Capacitor de filme MSC series

módulode filtraçãode descarga

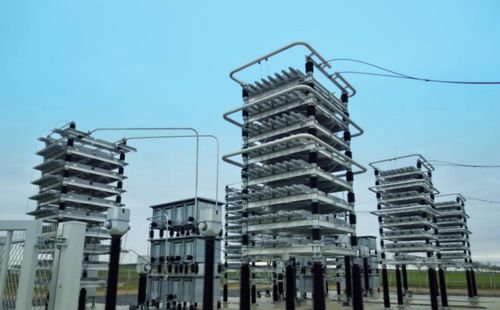

Condensadores comutados mecanicamente (MSC/MSCDN) com circuito de filtro opcional Em muitos casos, a solução mais simples para controlar a potência reativa é suficiente. Isso torna os capacitores comutados mecanicamente (MSC) e os reatores comutados mecanicamente (MSR) os dispositivos de compensação de potência mais econômicos, principalmente para tensão constante ou previsível. Ambos os dispositivos são ligados à rede através de disjuntores de alta tensão. Sob condições de carga pesada, os MSCs fornecem controle de tensão e estabilização de rede de forma simples e econômica. Os MSRs proporcionam estabilidade sob condições de baixa carga ou podem ser usados no final de linhas longas e radiais de CA. No entanto, a utilização é algo limitada, uma vez que os condensadores necessitam de descarregar durante vários minutos após a desactivação de um banco MSC. Os circuitos de filtragem são frequentemente utilizados em instalações industriais. Os circuitos de filtragem humedecem os harmónicos gerados que são produzidos por inversores e cargas não lineares. Soluções comprovadas Simples e econômico: capacitores comutados mecanicamente (MSC), reatores comutados mecanicamente (MSR) ou circuitos de filtragem são bem comprovados em muitas aplicações. Quando a velocidade não é o foco principal, os capacitores comutados mecanicamente (MSC) são uma solução simples e de baixa velocidade que fornece estabilização da rede e controle de tensão sob condições de carga pesada, enquanto os reatores comutados mecanicamente (MSR) fornecem estabilização sob condições de carga baixa. Uma variante mais avançada é um condensador comutado mecanicamente com rede de amortecimento (MSCDN). Este circuito de filtro fornece energia reativa para a grade usando uma estrutura de filtro capacitivo. Isto limita a amplificação dos harmónicos existentes na rede e aumenta ainda mais a estabilidade da rede.
