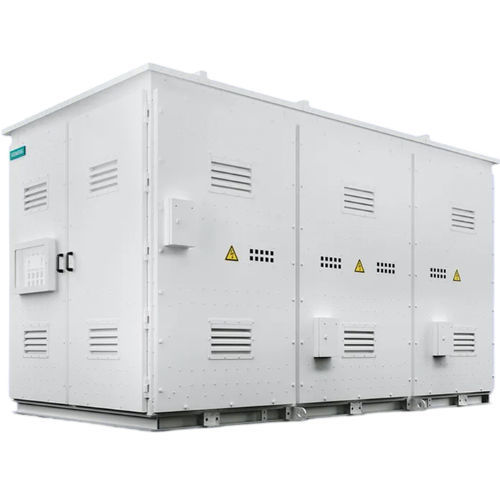

Conjunto de manobra e controle para gerador HB1

trifásicode média tensãoa vácuo

O painel de distribuição trifásico fechado é compacto, abrangente e beneficia de 30 anos de experiência em tecnologia de vácuo. Ele incorpora o módulo de disjuntor gerador HB1-C como seu componente central. - Corrente nominal: máximo de 5500 A - Capacidade de interrupção: até 72 kA - Segurança: Classificação de arco interno totalmente testada de até IAC A FLR 63 kA / 0,5 s - Versatilidade: vários tipos de ligações, incluindo o barramento de fase isolado (IPB), o barramento de fase não segregado (NSPB), o barramento de fase segregado (SPB) e cabos - Aplicação: interior e exterior O HB1 leva a continuidade da geração de energia para o próximo nível. O HB1 é um avançado comutador de gerador concebido para proteger geradores e transformadores de potência. Aumenta a fiabilidade da central eléctrica, simplifica a operação e reduz os custos. Ele lida com correntes de até 6.700 A e tem uma classificação de curto-circuito de até 72 kA. Este sistema apresenta um design metalizado e isolado a ar, integrando um disjuntor de gerador a vácuo, seccionador principal, interrutor de ligação à terra, transformadores de corrente e tensão, para-raios e condensadores. Vantagens - Até 75% de poupança OPEX graças à tecnologia de vácuo - Livre de manutenção com até 10.000 ciclos de operação em corrente contínua nominal - Elevada fiabilidade devido ao mecanismo de mola, considerado a forma mais fiável* de operar um GCB, com uma vida útil de até 10.000 ciclos de funcionamento - Equipado com um interrutor de vácuo selado para toda a vida** - A flexibilidade permite a ligação de NSPB, cabo e IPB - Todos os componentes e funções são testados por tipo e por rotina, proporcionando um elevado nível de fiabilidade
