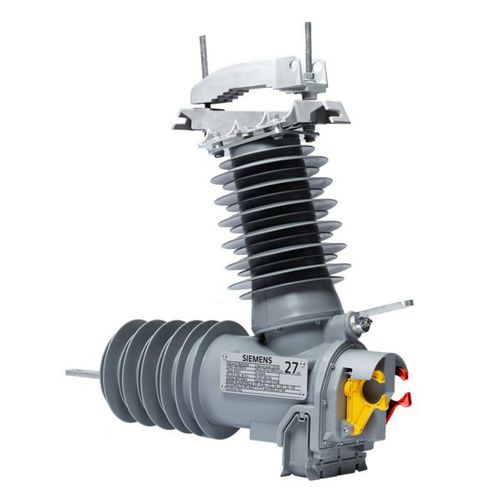

Religador modular CMR

hidráulico-magnéticoisoladomonofásico

O CMR é oferecido com tensões nominais de 17,5 - 38 kV, corrente nominal de curta duração até 12,5 kA, corrente nominal contínua até 630 A e impulso de raio (BIL) até 170 kV. Como substituto direto dos tradicionais religadores hidráulicos monofásicos, o tipo CMR permite uma manutenção reduzida, sendo apenas necessário substituir o conjunto de baterias recarregáveis. As comunicações sem fios permitem a reconfiguração em serviço e o descarregamento do registo de eventos e do perfil de carga. Ao eliminar a manutenção regular e utilizar a tensão da linha como fonte de alimentação, o novo religador automático modular resolve problemas comuns de religadores hidráulicos obsoletos. O religador compacto é totalmente classificado para sistemas de tensão de até 38 kV e possui uma carcaça completa e isolada que cobre todas as partes energizadas. O dispositivo leve permite fácil instalação e rápido comissionamento, além da capacidade de atualizações de firmware e configuração sem fio. O CMR está em conformidade com as secções relevantes das seguintes normas: IEC 62271-111 (2012) / IEEE C37.60. Aplicação: Alternativa leve e de manutenção reduzida aos religadores hidráulicos. Sistema auto-alimentado totalmente integrado: - Fonte de alimentação com tensão de rede - Bateria recarregável para energia de reserva - Interruptor de vácuo de atuação magnética - Relé de proteção e controlador integrados - Opções de montagem flexíveis. Inteligente: - Conectividade sem fios - Referência de tempo GPS - Capacidade SCADA - Medição de tensão e corrente - Indicação de passagem de falha (FPI) - Registo exaustivo de eventos - Gama completa de curvas TCC. Compacto: - Peso leve de 22 kg (48,5 lbs), excluindo o suporte de montagem - Simples e rápido de instalar.
