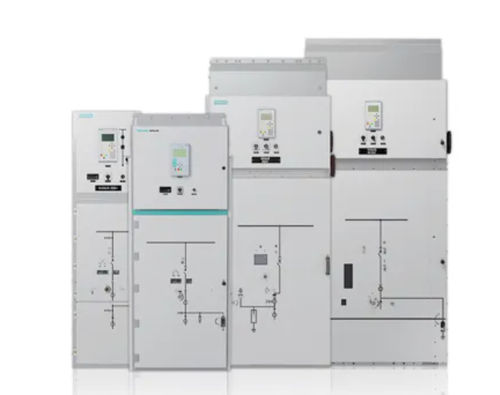

Conjunto de manobra e controle de distribuição primária NXAirS series

de média tensãoisolado a arcom invólucro metálico

Em todo o mundo, a tecnologia isolada a ar tem servido como base para um fornecimento de energia estabelecido e fiável há mais de 100 anos. O painel de distribuição de média tensão isolado a ar NXAirS faz parte da família NXAIR e é o resultado de muitos anos de experiência. A família NXAIR foi lançada em 1998, continuamente melhorada e adaptada individualmente aos requisitos específicos do mercado das diferentes indústrias e empresas de fornecimento de energia. O NXAirS 550+ é um quadro compacto de média tensão isolado a ar de 12kV com uma largura máxima de 550mm por painel. Até 1250A de corrente de alimentação e 2500A de corrente de barramento. Corrente máxima de curto-circuito até 31,5kA - 4s. A sua largura é optimizada para 550mm e o arco interno é classificado como IAC A FLR 31.5kA -1s. O design compacto reduz a necessidade de espaço de instalação, o que leva a menores despesas de investimento em construção. O NXAirS 550+ pode ser combinado com outros NXAirS Typical, o que permite funcionalidades adicionais e uma elevada flexibilidade. O quadro de distribuição de média tensão isolado a ar NXAirS 12 kV com um mínimo de 550 mm de largura por painel é uma solução modular, compacta e economizadora de espaço com uma corrente de alimentação até 4000 A e uma corrente de barramento até 4000 A. Corrente máxima de curto-circuito até 40 kA - 4 s e IAC A FLR 40 kA - 1 s. O NXAirS 24kV assegura uma elevada disponibilidade durante a vida útil através da nossa conceção delicada e fabrico sistemático. Pode ser utilizado no sistema até 24kV, 3150A, 31.5kA. É montado na fábrica, com invólucro metálico e testado de acordo com a norma IEC 62271-200/GB3906. O nosso NXAirS 40.5kV é de uma fiabilidade extraordinária, mesmo em condições adversas, e de uma segurança máxima. Pode ser utilizado no sistema até 40,5kV, 3150A, 31,5kA.
