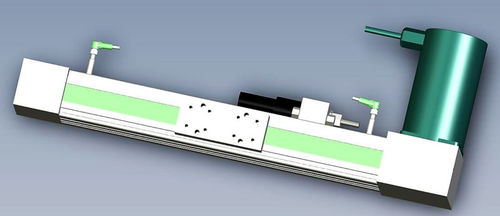

Unidade de guia linear de esferas 65 SGRT

em alumínioacionada por correia

TRANSMISSÃO POR CORREIA DA UNIDADE DE DESLOCAMENTO LINEAR As unidades de deslocamento da gama 65 são unidades de deslocamento rectilíneos guiados sobre carris e calhas que permitem cursos com amplitudes entre 100 e 5800 mm. Principais dados técnicos: Construído com base em alumínio extrudido. A guia é fornecida por um trilho integrado de tamanho 15. Neste trilho move uma carruagem montada em duas pastilhas de esferas com vedantes raspadores, cada uma com quatro circuitos de reciclagem de esferas. O coeficiente de atrito é baixo e constante. Um freio de 24VCC pode ser instalado como opção. Motores Stepper ou Brushless podem ser montados nesta faixa de eixos. Versão SGRT (Treino de correia) As velocidades de deslocamento podem ser de até 2000 mm/s e a aceleração de até 10 m/s2 Resolução de repetibilidade em mm: 0,2 A transmissão do movimento é assegurada por uma correia dentada 24 AT 5 de um desenvolvimento de 80 mm por revolução. Os fins de curso podem ser ajustados através de interruptores de proximidade O sistema de guia e transmissão é protegido pela correia de transmissão, que é particularmente resistente à água, gorduras, hidrocarbonetos e muitos solventes. Estes eixos podem ser montados em mesa XY.
