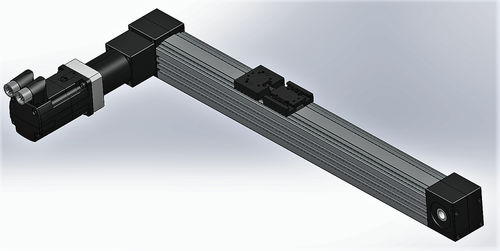

Unidade de guia linear de esferas 95 SGLT

em aço inoxidável

UNIDADE DE DESLOCAMENTO LINEAR COM DUPLA GUIA As unidades de deslocamento da gama 95 são unidades de deslocamento retilíneo com duplo guiamento sobre carris e calhas que permitem cursos com amplitudes entre 100 e 1300 mm. Construção baseada em uma sola maquinada. A dupla orientação é fornecida por dois trilhos integrados em miniatura de tamanho 12. Sobre estes trilhos se desloca um carro montado em quatro sapatas esféricas com vedações raspadoras, cada uma com dois circuitos de reciclagem de esferas. O coeficiente de atrito é baixo e constante. Um freio de 24VCC pode ser instalado como opção. Motores Stepper ou Brushless podem ser montados nesta faixa de eixos, através de uma montagem em linha ou por referência. Velocidades de deslocamento até 300mm / seg. Repetibilidade em mm: até 0,002 A transmissão do movimento é assegurada por uma correia ou por parafusos de bolas com um passo de 2-4-5 ou 12,7, dependendo do desempenho de velocidade desejado. Os fins de curso dos interruptores de proximidade estão integrados. A protecção do sistema de guia e transmissão é assegurada por uma caixa estática em aço inoxidável e uma membrana de protecção estática em PU, particularmente resistente à água, gorduras, hidrocarbonetos e muitos solventes. Estes eixos estão destinados a ser montados em mesa XY.
